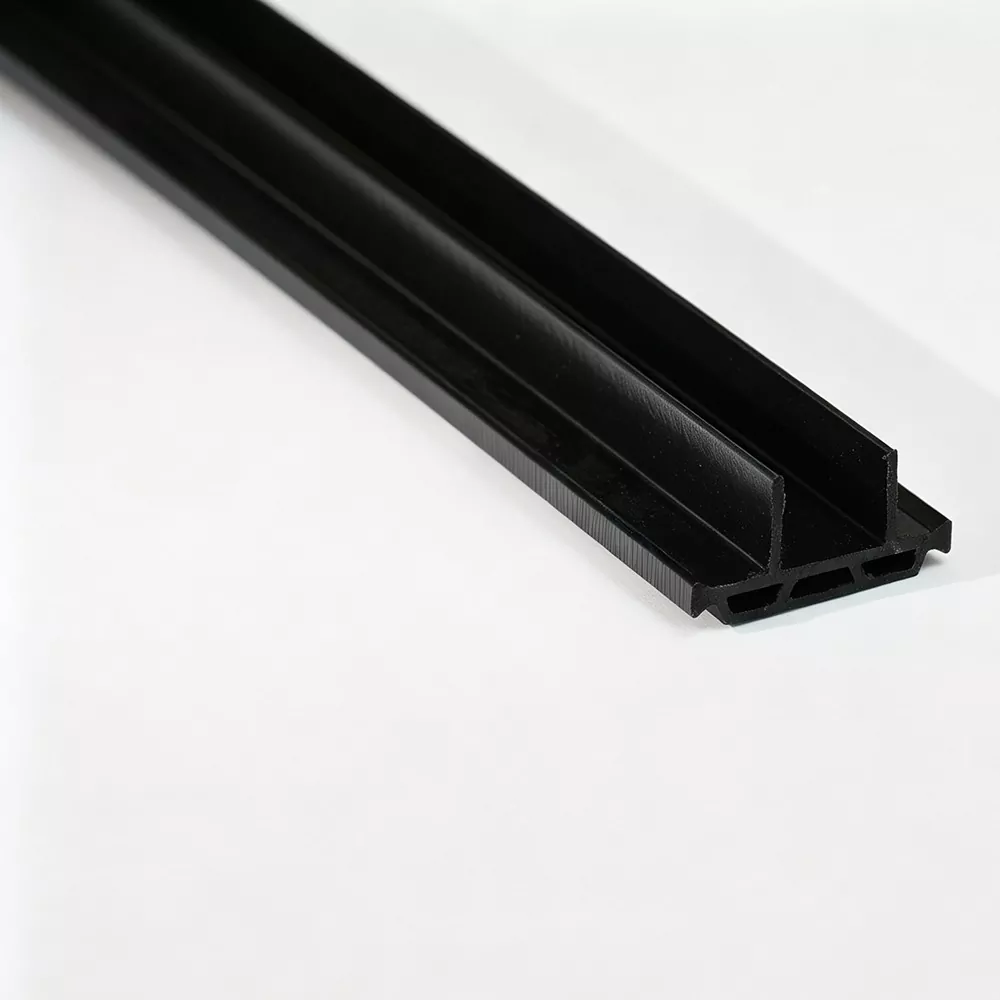

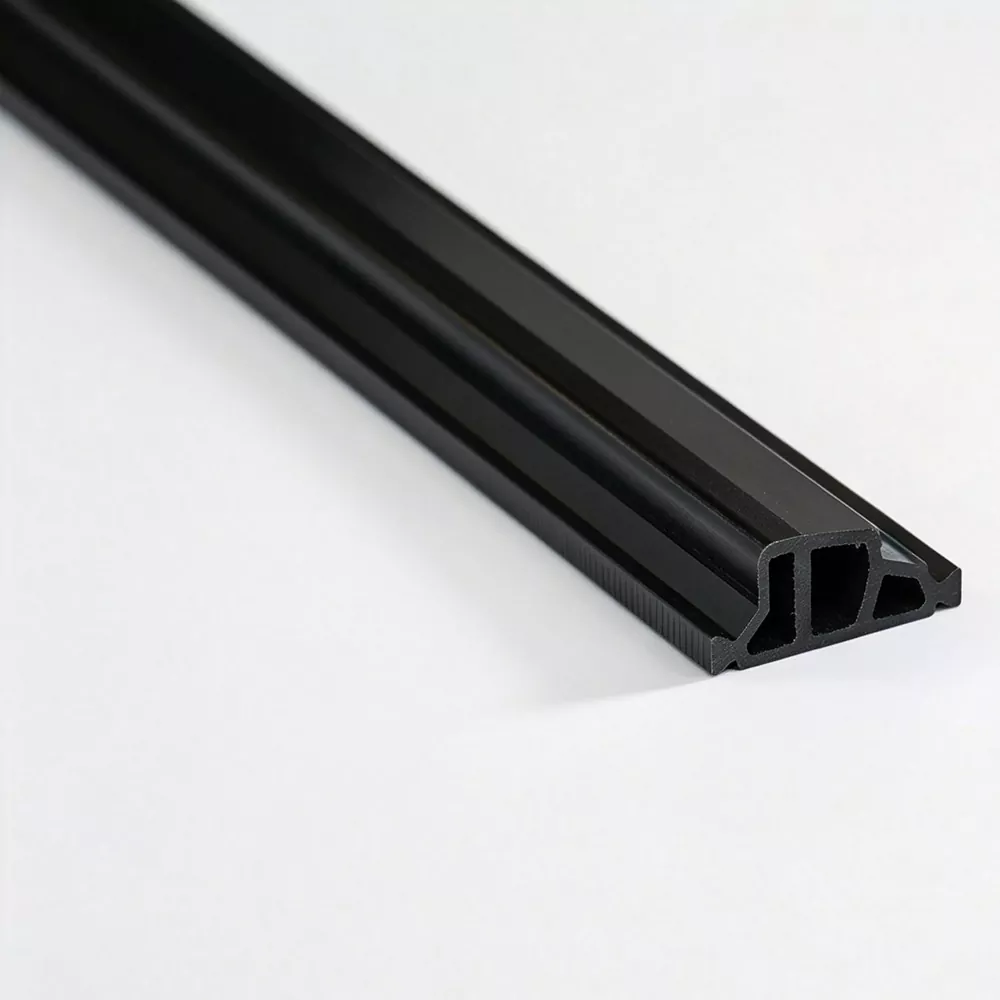

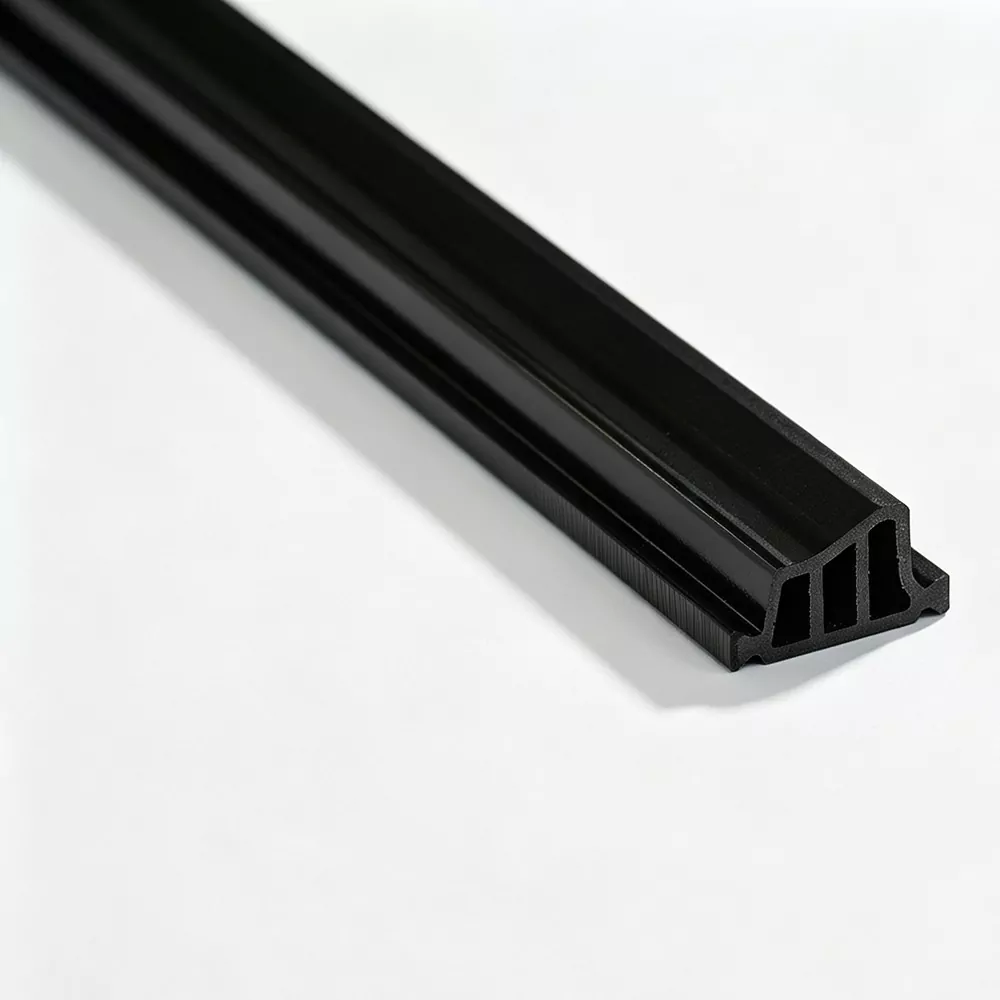

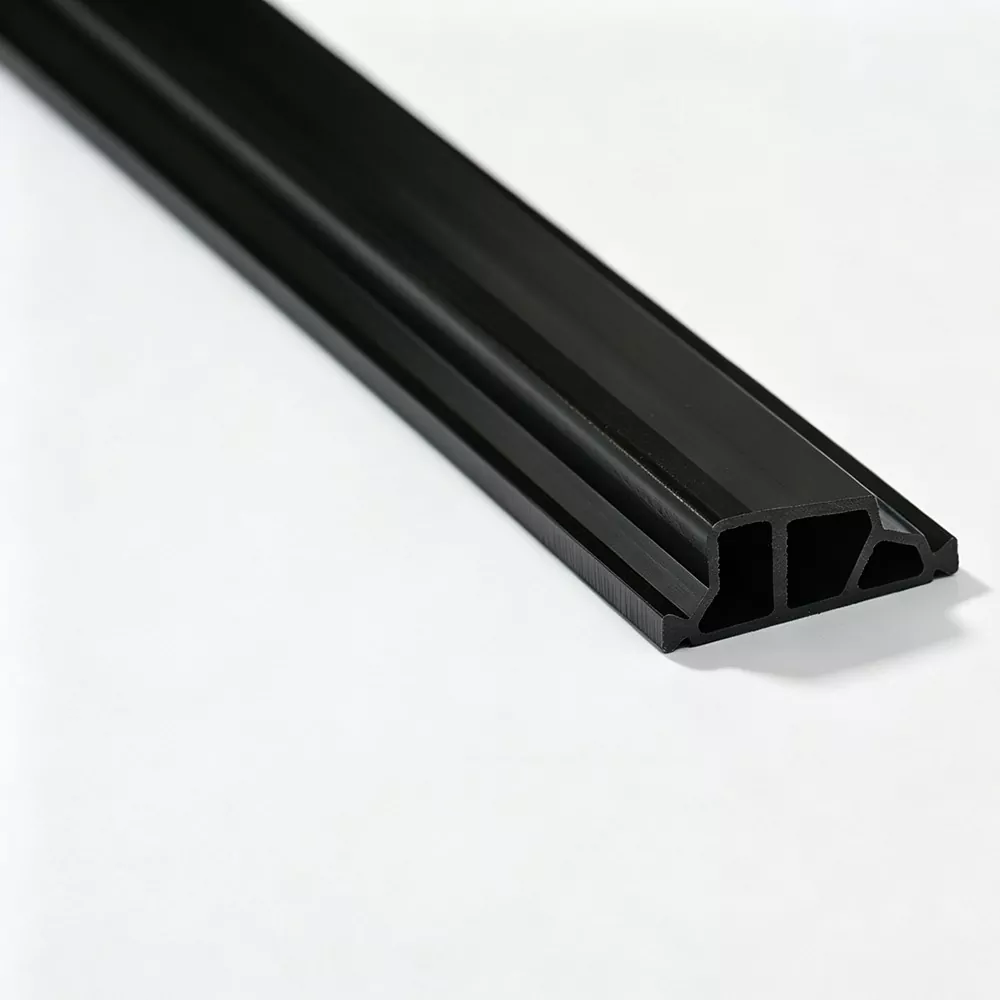

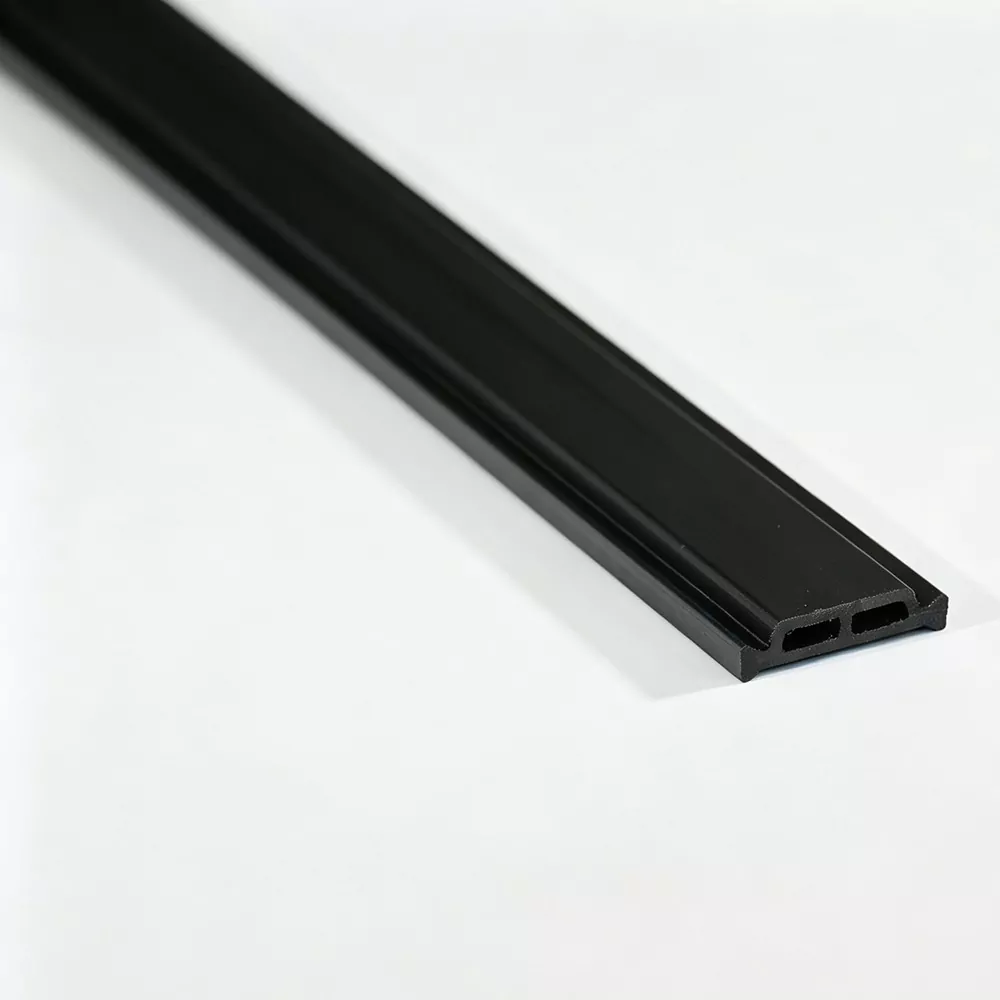

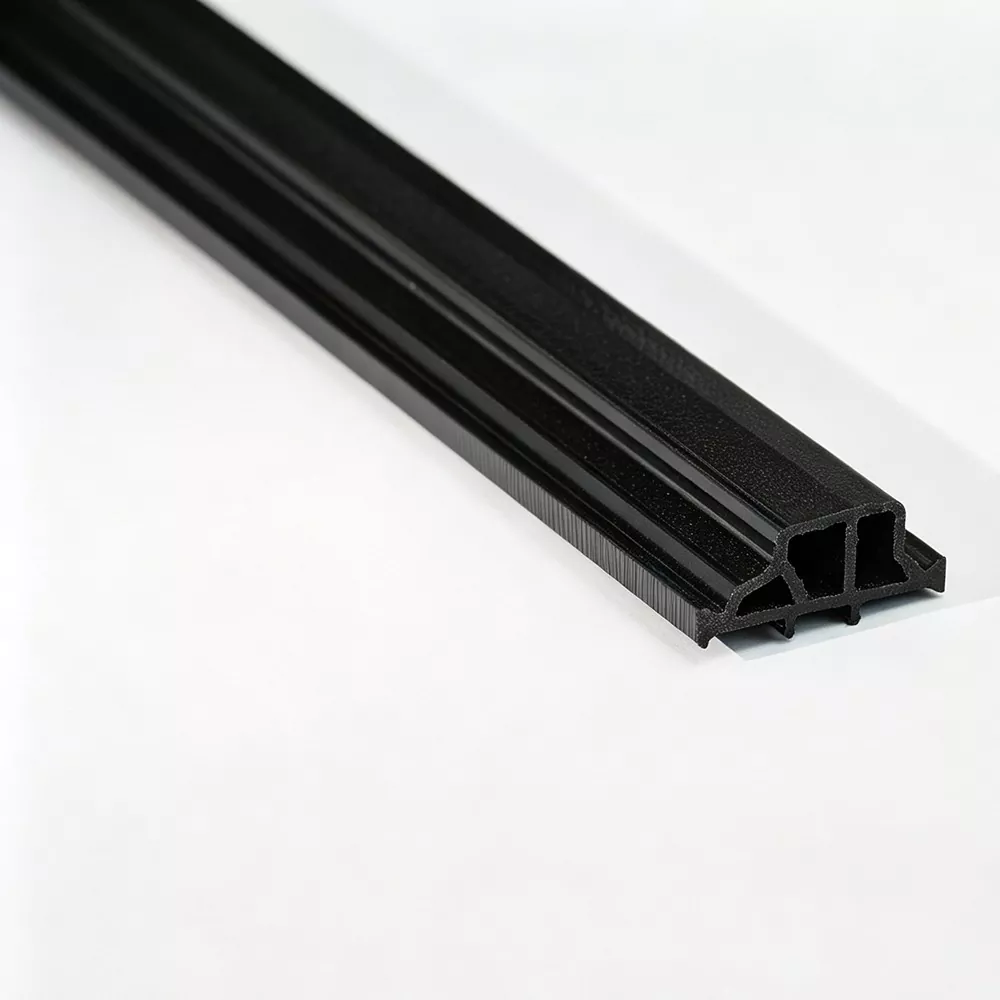

تم تصميم شريط العزل الحراري للغرفة المجوفة الذي تقدمه شركة Jinxing في الصين لمقاطع الألمنيوم حيث يشتمل قسم العزل الحراري على غرفة مغلقة واحدة أو أكثر. يفصل هيكل الغرفة أقسام الألومنيوم مع إضافة مسار أطول لنقل الحرارة من خلال مجموعة التشكيل الجانبي.
تقوم شركة Jinxing بإنتاج المقاطع من خلال البثق ويمكنها تطوير القسم وفقًا لرسم قطاعات الألومنيوم الخاصة بالعميل. يمكن تأكيد أبعاد المقطع العرضي والأدوات واللون والطول وتنسيق العرض وفقًا لتصميم الملف الشخصي النهائي.
نظرًا لأن الشكل الهندسي الدقيق للغرفة المجوفة يختلف حسب تصميم الملف الشخصي، فيجب تأكيد المعلومات التالية لكل مشروع:
|
المعلمة |
مواصفة |
|
مادة |
PA66 GF25 |
|
نوع الملف الشخصي |
شريط الاستراحة الحراري للغرفة المجوفة |
|
المقطع العرضي |
مخصصة وفقا لملف الألومنيوم |
|
العرض / الارتفاع |
حسب الرسم |
|
هندسة الغرفة |
حسب تصميم الملف الشخصي |
|
لون |
وفقا لمتطلبات النظام |
|
نموذج التوريد |
مستقيم أو لفائف |
|
طول |
وفقا لمتطلبات النظام |
|
الأدوات |
القائمة أو المطورة حديثا حسب القسم |
|
يعالج |
القطع حسب الطول والمعالجة الأخرى المتفق عليها |
شريط العزل الحراري للغرفة المجوفة عبارة عن مقطع جانبي عازل من مادة البولي أميد مع مساحة داخلية مغلقة داخل مقطعه العرضي. يتم تركيبه بين أقسام الألومنيوم المنفصلة لتقليل انتقال الحرارة المباشر عبر الإطار المعدني.
يعد الهيكل المجوف جزءًا من الشكل الهندسي وليس مكونًا عازلًا منفصلاً. لذلك، يجب أن يتطابق تصميم الغرفة والأبعاد الخارجية ومناطق الاتصال مع ملف الألمنيوم المتلقي.
· مادة PA66 GF25 - مادة البولي أميد 66 المعززة بنسبة 25% من الألياف الزجاجية.
· هيكل الغرفة المجوفة - تشكل الغرف المغلقة جزءًا من المقطع العرضي العازل.
· الملف المبثوق - يتيح البثق المستمر إنتاج هندسة القسم المطلوبة من خلال أدوات مخصصة.
· مطابقة الملف الشخصي - يمكن تطوير الأبعاد وهندسة الغرفة حول ملف الألومنيوم.
· الإمداد المرن - يمكن النظر في الإمداد المستقيم أو الملفي وفقًا لعملية الإنتاج.
تعمل الحجرة المجوفة على تغيير هندسة القسم العازل ويمكن أن تزيد المسافة التي يجب أن تنتقل بها الحرارة عبر منطقة العزل الحراري. وهذا يجعل الهيكل مناسبًا عندما يتطلب تصميم مقاطع الألمنيوم أكثر من مجرد قسم عازل صلب بسيط.
ومع ذلك، يتم تحديد الأداء الحراري الفعلي من خلال مجموعة مقاطع الألومنيوم الكاملة، بما في ذلك هندسة الألومنيوم، وأبعاد العزل الحراري، وتكوين الزجاج أو اللوحة وظروف التثبيت. ولذلك ينبغي اختيار الشريط كجزء من نظام التشكيل الجانبي الكامل وليس كمكون معزول.
يستخدم في أنظمة النوافذ والأبواب المعزولة حرارياً من الألومنيوم حيث يستدعي تصميم التشكيل الجانبي وجود قسم عازل حراري مجوف.
مناسب لملفات الحائط الساتر المحددة التي تتطلب قسمًا عازلًا محددًا بين مكونات الألومنيوم.
يمكن اعتبار هيكل الحجرة المجوفة لتصميمات التشكيلات الجانبية حيث يلزم تنسيق هندسة المقطع العرضي وعمق العزل الحراري مع بثق الألومنيوم.
يمكن تطوير قسم الكسر الحراري مع ملف ألومنيوم جديد بحيث تتم مراجعة هندسة الغرفة وقسم الاستلام قبل استخدام الأدوات.
يجب أن يعتمد الاختيار بين الحجرة المجوفة والقسم الصلب الأبسط على تصميم شكل الألومنيوم بدلاً من افتراض أن هيكلًا واحدًا أفضل عالميًا.
|
نقطة التحديد |
قسم الغرفة المجوفة |
قسم الصلبة البسيطة |
|
المقطع العرضي |
تحتوي على غرفة مغلقة واحدة أو أكثر |
هندسة صلبة أبسط بشكل عام |
|
المسار الحراري |
يمكن لهندسة الغرفة أن تزيد من مسار نقل الحرارة |
يعتمد بشكل أساسي على سمك الشريط والقسم العام |
|
تكامل الملف الشخصي |
يتطلب مطابقة الغرفة وهندسة الاستقبال |
غالبًا ما يكون أبسط حيث يكون قسم الاستلام أقل تعقيدًا |
|
تطوير |
مناسبة لتصميمات الملفات الشخصية المخصصة |
مناسبة للأقسام القياسية الأبسط |
يجب أن يعتمد الاختيار النهائي على رسم قطاعات الألومنيوم وهندسة العزل الحراري المطلوبة وعملية التصنيع.
تقوم Jinxing بتشكيل مقاطع حجرة مجوفة من خلال البثق باستخدام الأدوات المطابقة للمقطع العرضي المطلوب.
تشمل مراحل الإنتاج الرئيسية ما يلي:
· تحضير المواد - يتم تحضير PA66 وGF25 وفقًا لتركيبة المادة المؤكدة.
· قذف الملف الشخصي - يتم تشكيل المادة بشكل مستمر من خلال أدوات مخصصة.
· التبريد والتحجيم - تم تثبيت القسم للحفاظ على الشكل الهندسي المطلوب.
· الفحص والتشطيب - يتم فحص الملف النهائي قبل الإمداد المستقيم أو الملف.
بالنسبة للأقسام الخاصة، يجب التأكد من متطلبات الأدوات من خلال الرسم الكامل لملف الألمنيوم قبل الإنتاج.
تتحكم شركة Jinxing في المراحل الرئيسية لإعداد المواد، والبثق، والتبريد، والتحجيم، والفحص، والتشطيب.
يتم فحص الأبعاد الخارجية الرئيسية وهندسة الغرفة ذات الصلة وفقًا لمواصفات المنتج المؤكدة.
يتم فحص مواد PA66 والألياف الزجاجية الواردة وفقًا لإجراءات مراقبة المواد الخاصة بالشركة، بينما تتم مراقبة ظروف البثق والتبريد أثناء الإنتاج.
وفقًا لمتطلبات المنتج والاختبار المعمول بها، يمكن أن يغطي التقييم المعملي الكثافة، وصلابة الشاطئ، وقوة الشد الطولية والعرضية، ومقاومة الماء، والشيخوخة الحرارية، ومعامل التمدد الخطي.
يتم فحص الملفات النهائية للتأكد من مظهرها وأبعادها قبل الشحن، مع تقديم وثائق الفحص ذات الصلة وفقًا لمتطلبات الطلب المتفق عليها.
بالنسبة لمقاطع العزل الحراري للغرفة المجوفة، فإن القيمة الرئيسية ليست مجرد المادة أو الغرفة نفسها. يحتاج القسم إلى مطابقة ملف الألمنيوم خلال عملية الإدخال والمعالجة اللاحقة.
تدعم Jinxing هذه العملية من خلال:
· قذف الملف الشخصي PA66 GF25
· تطوير القسم القائم على الرسم
· أدوات مخصصة للملفات الشخصية الخاصة
· خيارات العرض المستقيمة والملفوفة
· تخصيص الألوان والأبعاد
· فحص الملف الشخصي قبل الشحن
يسمح هذا الأسلوب بدراسة قسم العزل الحراري مع ملف الألمنيوم بدلاً من اختياره بشكل مستقل.
تغير الغرفة هندسة القسم العازل ويمكن أن تزيد من مسار نقل الحرارة عبر منطقة العزل الحراري. تعتمد مساهمتها الفعلية على التصميم الكامل لملف الألمنيوم.
ليس بالضرورة. يعتمد القسم المناسب على هندسة قطاعات الألومنيوم ومتطلبات العزل الحراري وعملية التصنيع. يجب اختيار شكل الغرفة المجوفة عندما يتطابق مقطعها العرضي مع النظام المقصود.
نعم. يمكن لـ Jinxing مراجعة رسومات العملاء وتطوير المقطع العرضي والأدوات المطلوبة لمقاطع الغرفة المجوفة القابلة للتطبيق.
يعد رسم المقطع العرضي لملف الألمنيوم، وأبعاد العزل الحراري المطلوبة، وهندسة الغرفة، واللون، والطول، ونموذج التوريد، ومتطلبات التعبئة والتغليف والمعالجة مفيدًا لتأكيد المنتج.
يمكن أخذ إمداد الملف في الاعتبار بالنسبة للملفات الشخصية وعمليات الإنتاج القابلة للتطبيق. يجب تأكيد مواصفات الملف وفقًا لهندسة الملف الشخصي ومعدات المعالجة الخاصة بالعميل.
يتكون المظهر الجانبي من نايلون PA66 المقوى بألياف زجاجية بنسبة 25٪ (GF25).
نعم. يمكن تخصيص أبعاد المقطع العرضي والألوان المطبقة وفقًا لمتطلبات الملف الشخصي المؤكدة وظروف الإنتاج.
