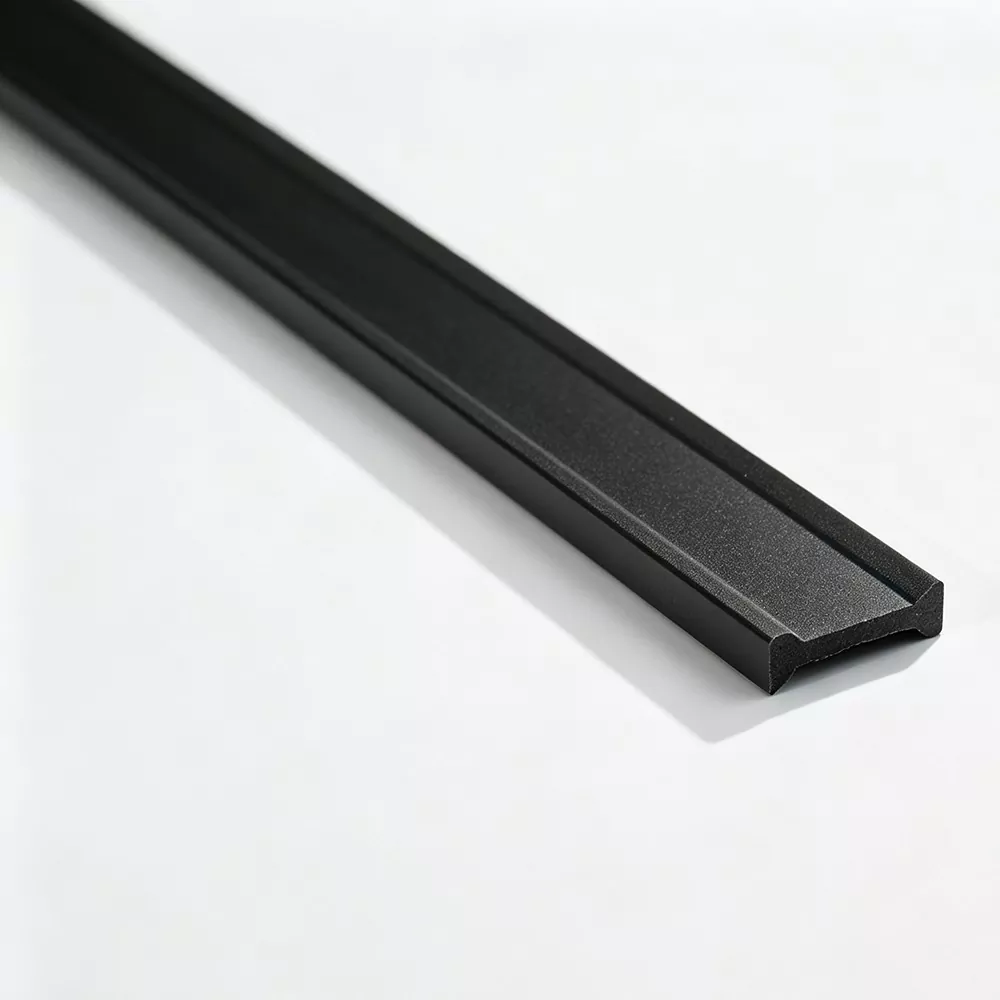

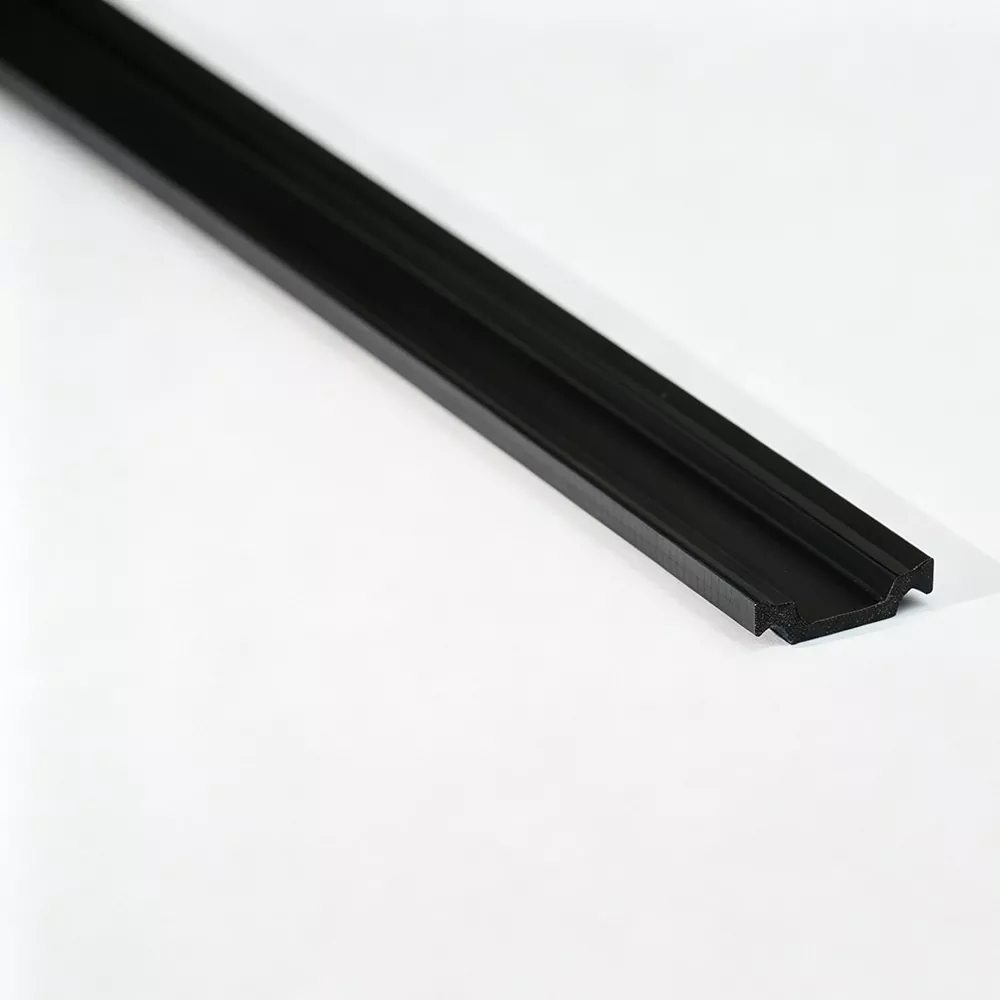

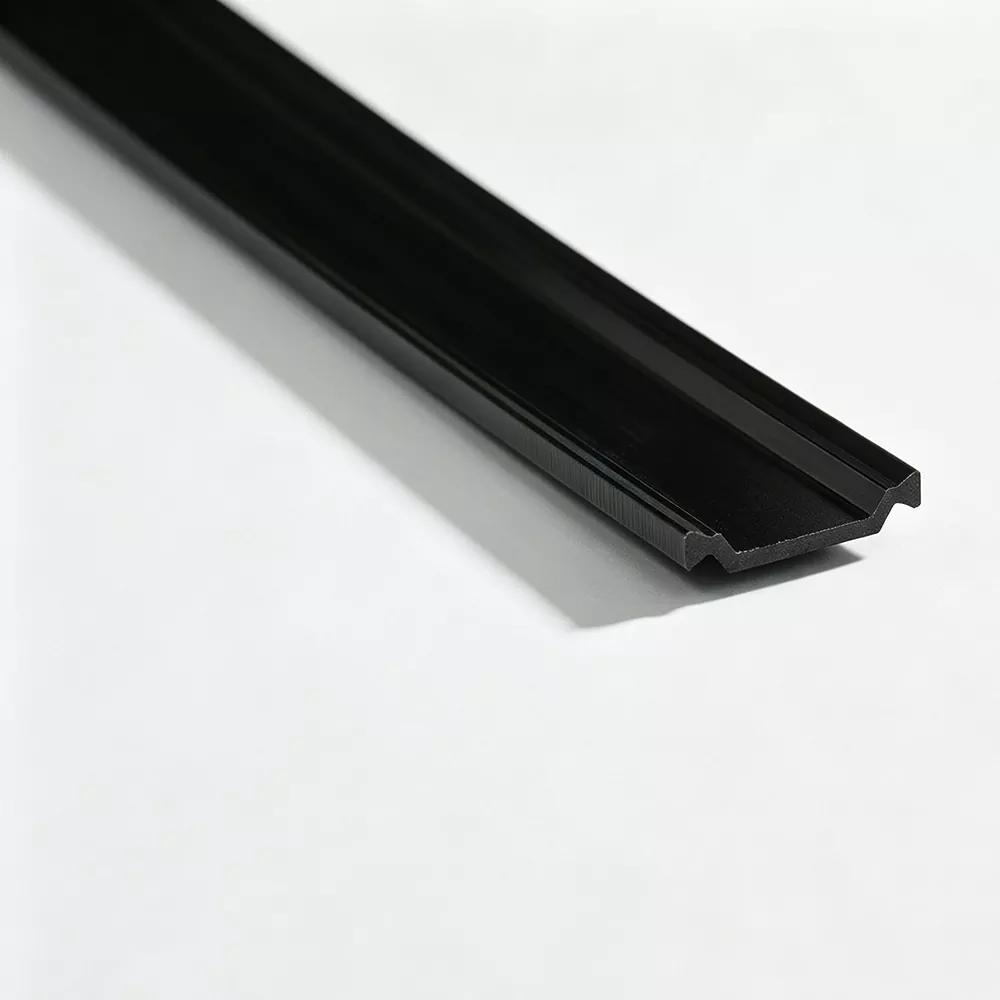

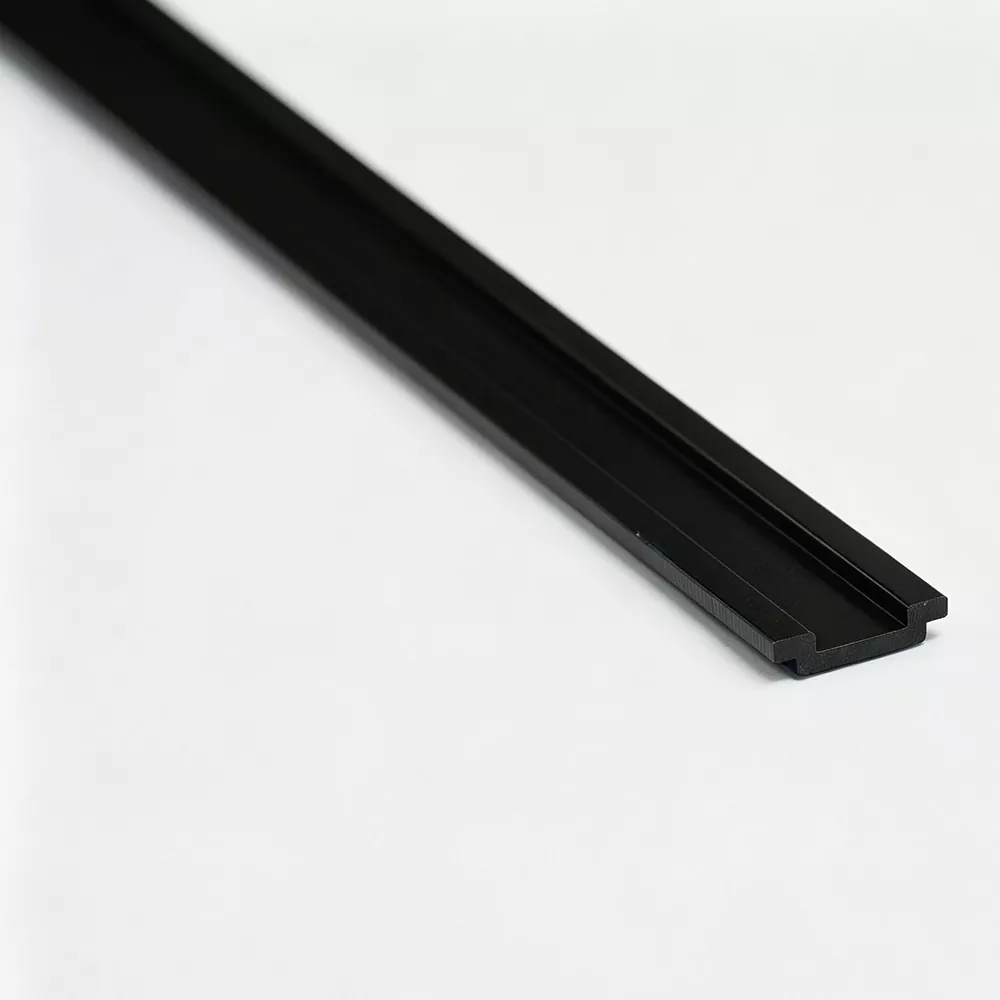

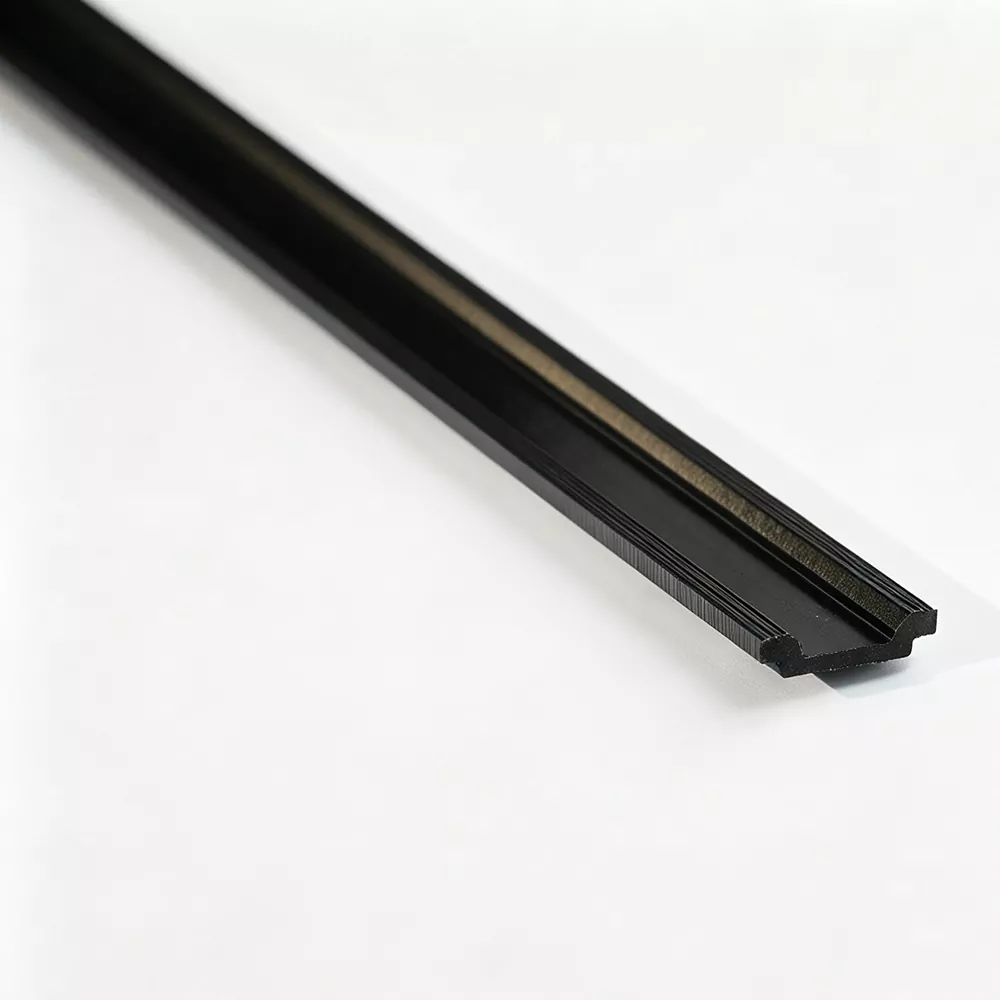

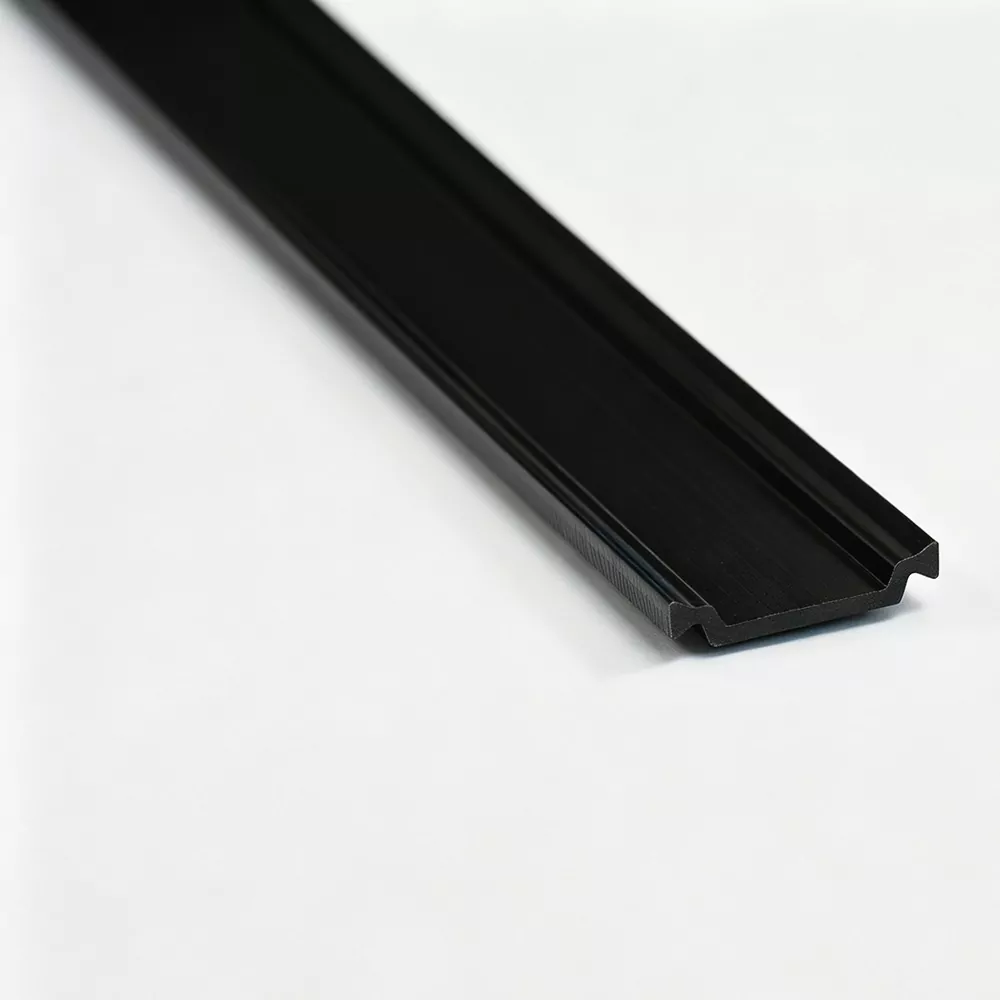

يتم تثبيت شريط العزل الحراري لأبواب الألومنيوم بين أقسام الألومنيوم المنفصلة في شكل باب مكسور حراريًا. فهو يخلق حاجزًا من مادة البولي أميد داخل الإطار أو الوشاح، مما يقلل من مسار الألومنيوم المستمر بين الجانبين الخارجي والداخلي.
نظرًا لأن أبواب الألومنيوم تشتمل على أحزمة متحركة، وأقسام إطار أكبر، ومناطق الأجهزة، والفتح والإغلاق المتكرر، فإن شريط العزل الحراري يحتاج إلى العمل بشكل موثوق مع نظام الاتصال الميكانيكي الخاص بالملف الشخصي. لذلك يجب أن يتطابق المقطع العرضي وهندسة القفل مع قذف الألمنيوم بدقة.
يمكن أن تحتوي ملفات تعريف الأبواب على تكوينات أخدود مختلفة اعتمادًا على بنية الإطار وتصميم الوشاح وترتيب الأجهزة وأبعاد النظام. قد لا يكون شريط العزل الحراري لأبواب الألمنيوم مناسبًا لباب آخر.
يمكن لشركة Jinxing تصنيع الشريط وفقًا للمتطلبات التالية:
· عرض الأخدود وعمقه
· عرض الشريط وسمكه
· هندسة القفل
· موضع إدراج الملف الشخصي
· شكل مقطعي
· الطول النهائي
بالنسبة لنظام الباب الجديد، يمكن استخدام رسم بثق الألومنيوم لتأكيد قسم الشريط المطلوب قبل الإنتاج.
يستخدم الشريط PA66 المقوى بألياف زجاجية بنسبة 25%. وهذا يوفر الصلابة والقوة الميكانيكية اللازمة لمكون البولياميد ليظل منخرطًا في ملف الألومنيوم بعد التجميع.
يمكن أن تشتمل هندسة الشريط على ميزات القفل أو المشاركة المطلوبة بحيث تعمل مع قذف الألمنيوم المقابل أثناء ربط الملف الشخصي.
يساعد البثق والمعايرة المستقرة في الحفاظ على أبعاد الملف الشخصي المحددة، مما يدعم الإدخال المتسق عبر دفعات الإنتاج.
يشكل شريط العزل الحراري جزءًا من مجموعة التشكيلات الثابتة بدلاً من الأجهزة المتحركة نفسها. تساعد خصائصه الميكانيكية واستقرار الأبعاد في الحفاظ على الاتصال المصمم بين أقسام الألومنيوم أثناء التشغيل العادي للباب.
يمكن تقييم المادة من حيث التعتيق الحراري، وخصائص الشد في درجات حرارة مختلفة، والتمدد الخطي وفقًا لمتطلبات الاختبار المعمول بها.

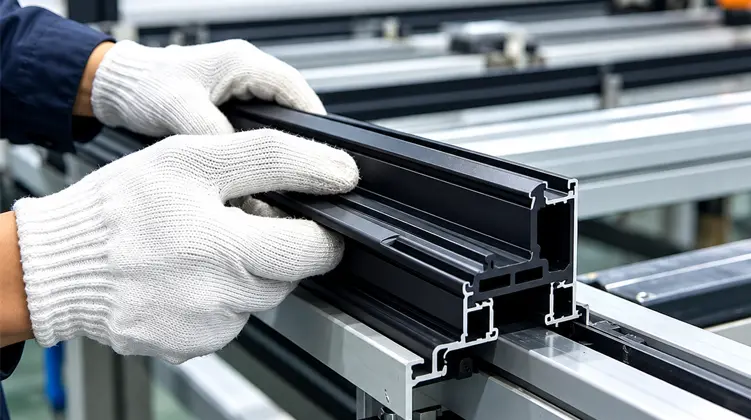

عادةً ما يتم تثبيت شريط العزل الحراري لأبواب الألمنيوم في الأخاديد المجهزة لمقاطع الألمنيوم قبل ربط المقطع ميكانيكيًا.
يتضمن تسلسل التجميع عمومًا ما يلي:
تحضير الأخدود ← إدخال الشريط ← محاذاة الموضع ← التدحرج الميكانيكي ← فحص الملف الشخصي
يجب أن تكون أبعاد الشريط متوافقة مع معدات الإدخال ومعلمات التدحرج. يمكن أن يؤدي سوء مطابقة الأبعاد إلى صعوبة عملية الإدراج أو التأثير على الاتصال النهائي بين أقسام الألومنيوم.
يعتمد الموضع الدقيق لشريط العزل على نظام ملف تعريف الباب. ويمكن دمجه في الإطار الرئيسي أو ملف الوشاح حيث يتم تقسيم قسم الألومنيوم إلى أجزاء منفصلة حرارياً.
بالنسبة للمقاطع ذات المقاطع العرضية المختلفة، قد يتطلب شريط العزل الحراري لأبواب الألومنيوم حواف قفل محددة أو إزاحات أو ميزات هندسية أخرى. ولهذا السبب تعامل شركة Jinxing مع بثق الألمنيوم باعتباره المرجع الأساسي عند تطوير شريط عزل الباب.
تستخدم Jinxing بشكل أساسي PA66 GF25 لشرائط العزل الحراري لأبواب الألومنيوم.
يزيد تعزيز الألياف الزجاجية من صلابة مادة PA66 ويساعد الشريط على تحمل المتطلبات الميكانيكية المرتبطة بتجميع التشكيل الجانبي. بالنسبة للمشاريع المخصصة، يمكن تأكيد متطلبات المواد وفقًا للمواصفات الفنية للعميل والمعايير المطبقة.
بالنسبة لتطبيقات أبواب الألومنيوم، تشمل نقاط التفتيش المهمة ما يلي:
|
البند التفتيش |
غاية |
|
المقطع العرضي |
يؤكد أن الشريط يطابق قذف الألومنيوم |
|
العرض والسمك |
يتحكم في الإدراج ومشاركة الملف الشخصي |
|
حالة السطح |
يحدد العيوب التي تؤثر على المعالجة |
|
خصائص الشد |
يقيم القوة الميكانيكية |
|
صلابة |
التحقق من اتساق المواد |
|
الشيخوخة الحرارية |
يقيم الأداء بعد التعرض للحرارة |
|
التوسع الخطي |
يقيم سلوك الأبعاد مع التغيرات في درجات الحرارة |
يمكن الاتفاق على متطلبات الاختبار وفقًا لطلب العميل والمعايير المعمول بها.

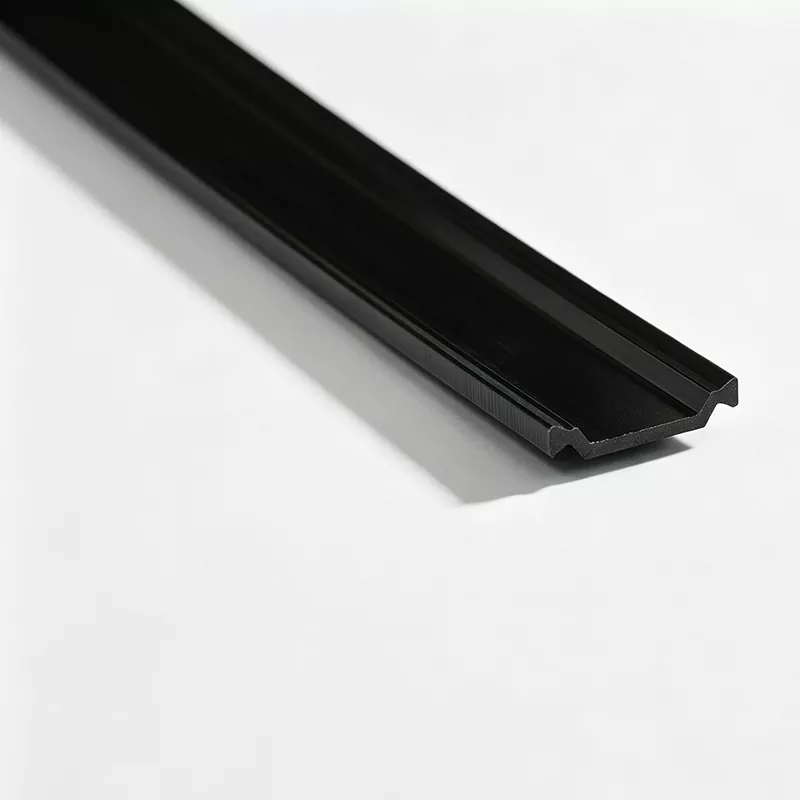

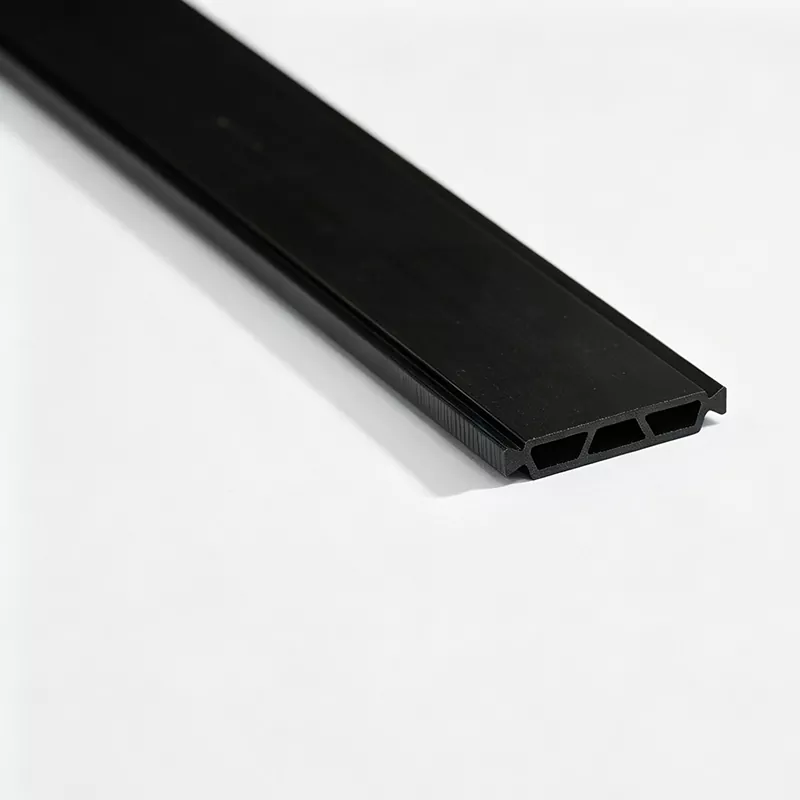

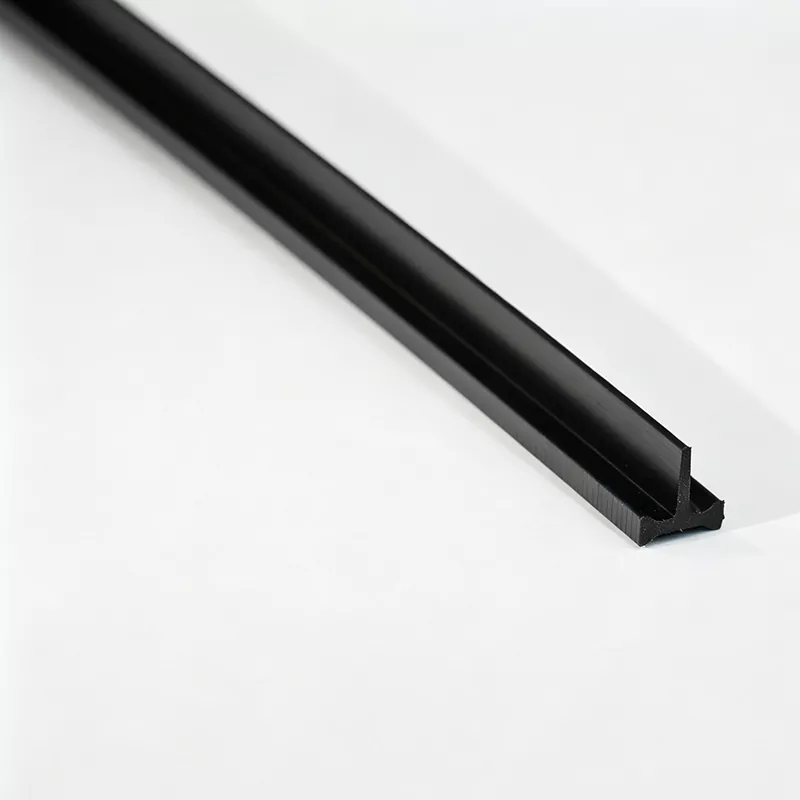

عندما لا يتطابق شريط I-Type أو C-Type أو T-Type القياسي مع بثق الباب، يمكن لـ Jinxing تطوير قسم مخصص.
يمكن للعملاء توفير:
رسم ملف الألمنيوم
المرجع الأكثر مباشرة لتحديد هندسة الشريط المطلوبة.
عينة الشريط الموجودة
مفيد عند استبدال مورد موجود أو إعادة إنتاج ملف تعريف حالي.
أبعاد القسم
مناسب في حالة عدم توفر رسم هندسي كامل.
يمكن لـ Jinxing بعد ذلك المضي قدمًا في تأكيد القسم، وتطوير الأدوات، والإنتاج التجريبي، والإنتاج الضخم.
وهو عبارة عن مقطع من مادة البولي أميد يتم تركيبه بين مقاطع الألمنيوم المنفصلة في نظام باب مكسور حرارياً لقطع الاتصال المعدني المباشر بين الجانبين.
يوفر PA66 قاعدة البوليمر، في حين أن تعزيز الألياف الزجاجية بنسبة 25% يزيد من الصلابة والقوة الميكانيكية لتجميع التشكيل الجانبي.
نعم. يمكن لـ Jinxing تطوير مقاطع عرضية وأبعاد مختلفة وفقًا لبثق باب الألمنيوم.
قم بتوفير رسم ملف الألمنيوم أو عينة الشريط المادية. يمكن بعد ذلك التحقق من أبعاد الأخدود وهندسة القفل مقابل قسم الشريط المقترح.
نعم. يمكن تطوير المقاطع غير القياسية وفقًا للرسومات أو العينات أو الأبعاد الفنية المؤكدة.
نعم، فهو يشكل جزءًا من الفصل الحراري داخل إطار الألومنيوم. ومع ذلك، فإن الأداء الحراري لباب الألمنيوم الكامل يعتمد أيضًا على تصميم الإطار، والزجاج، والأختام، والأجهزة، والمكونات الأخرى.
