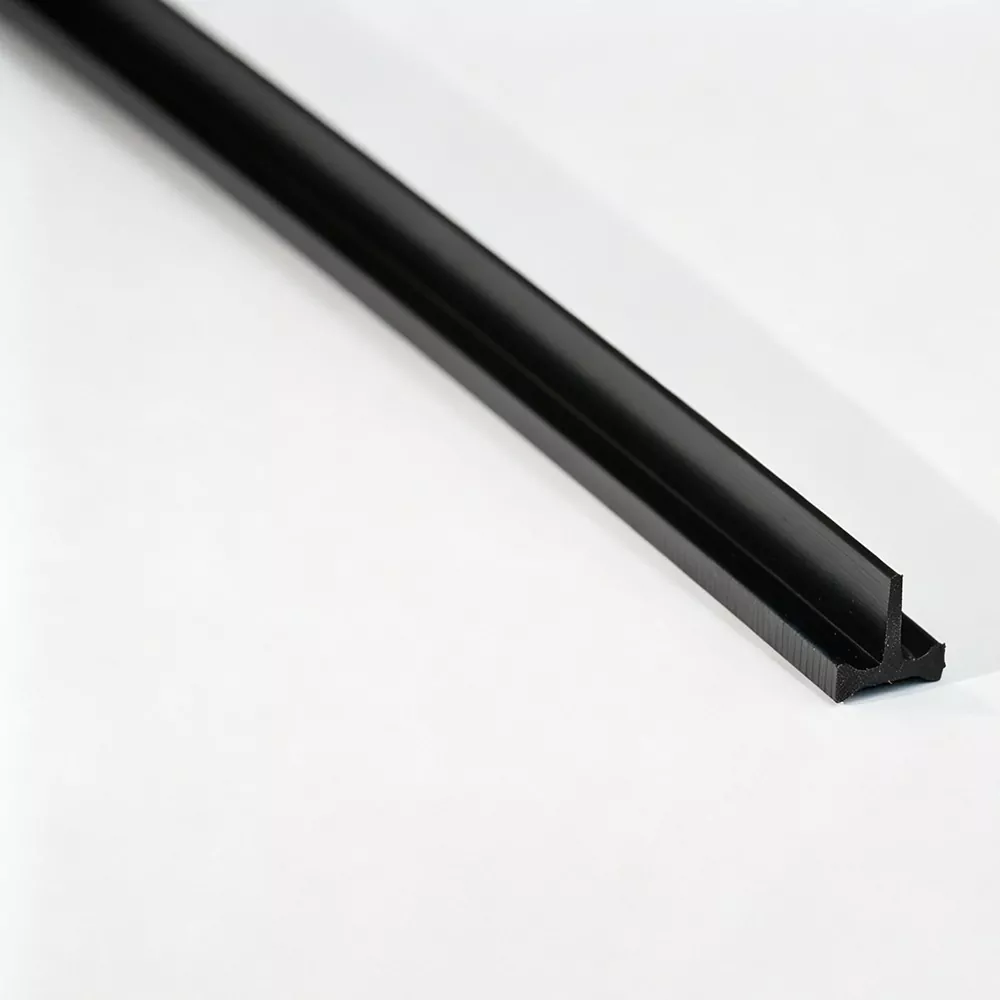

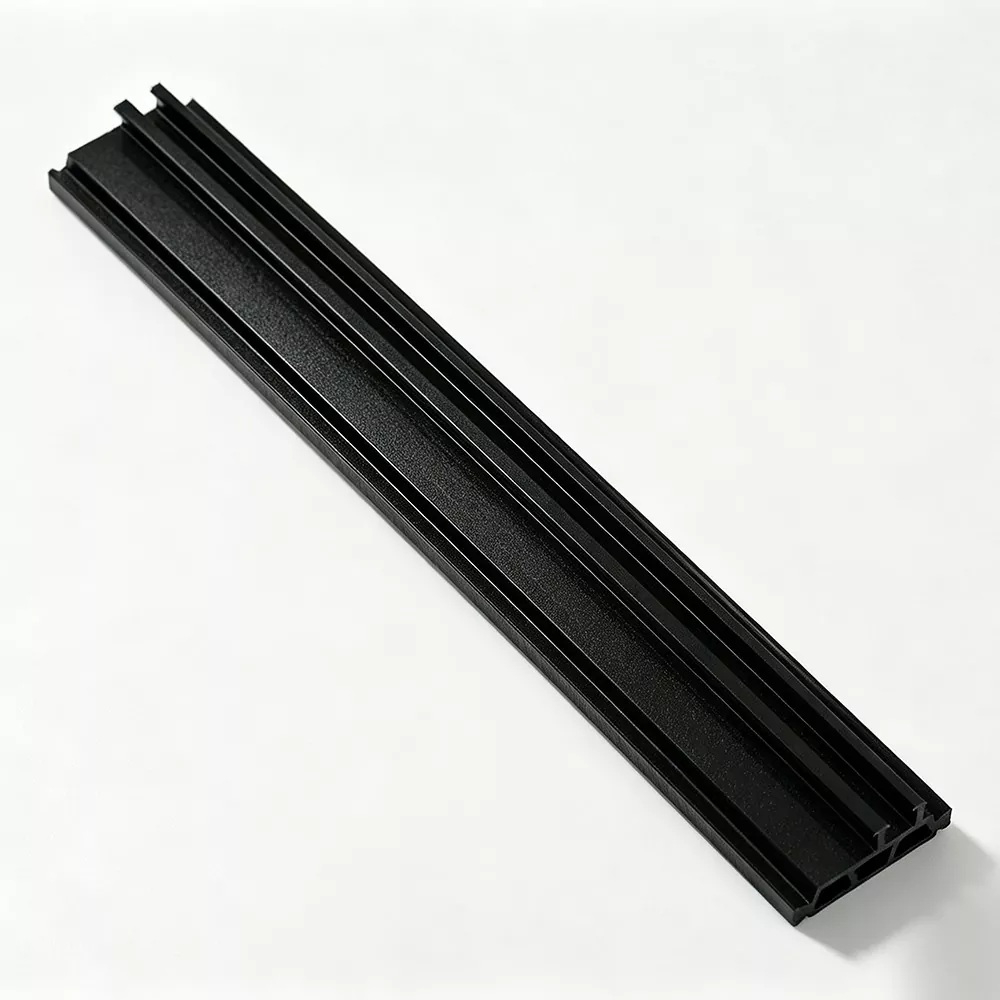

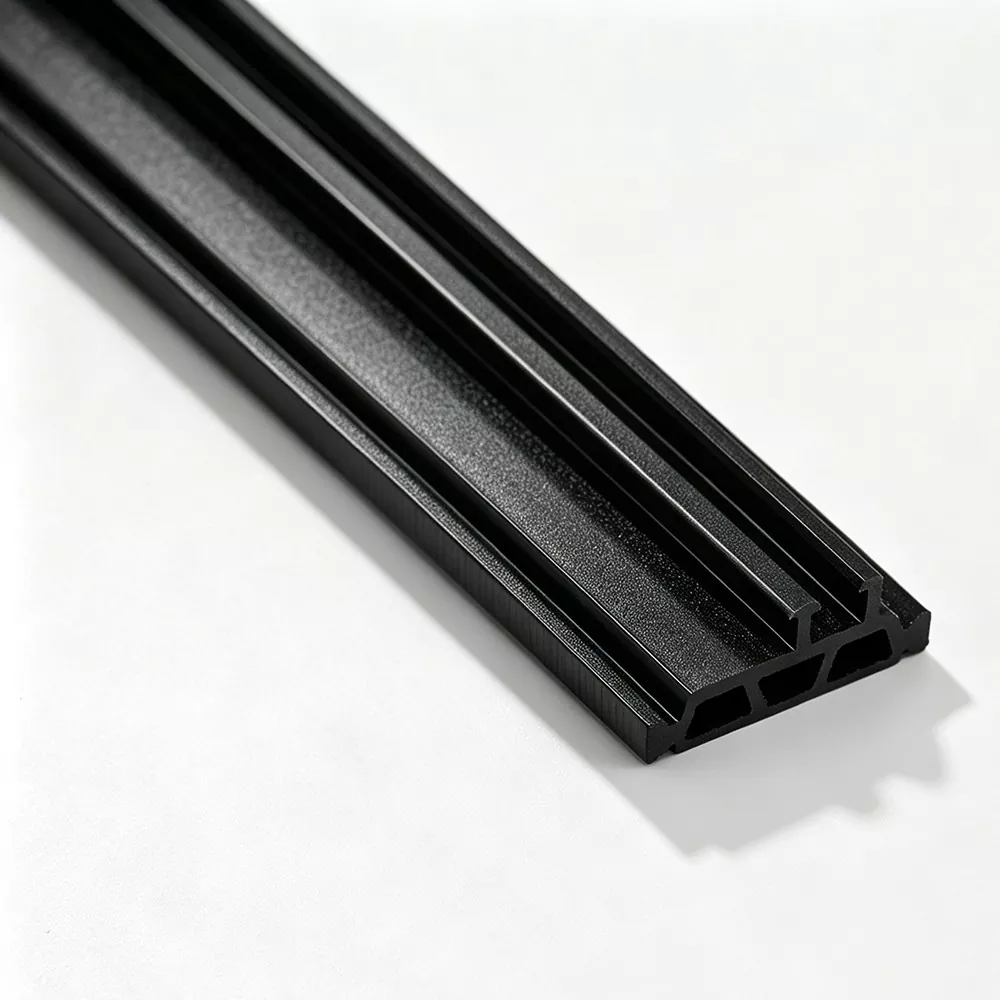

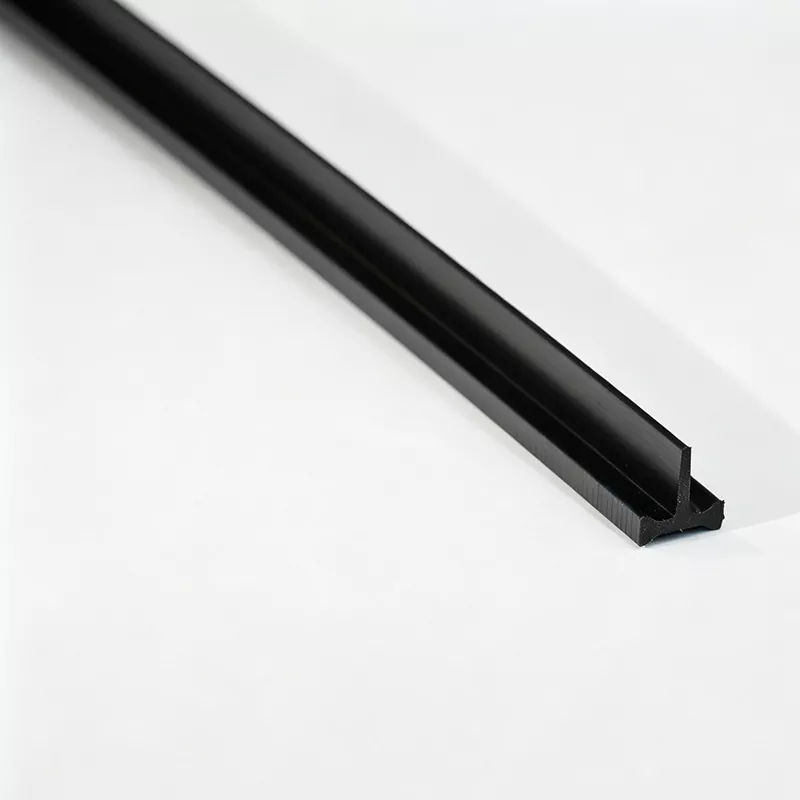

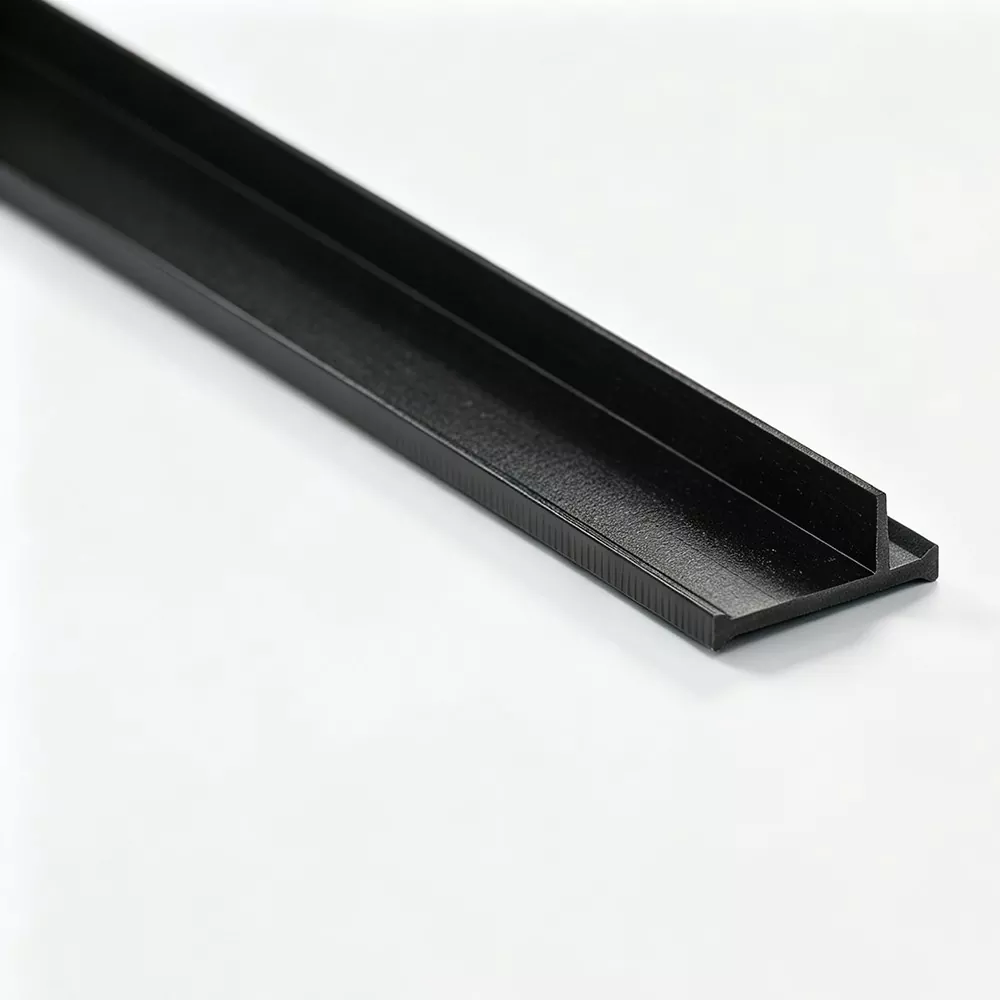

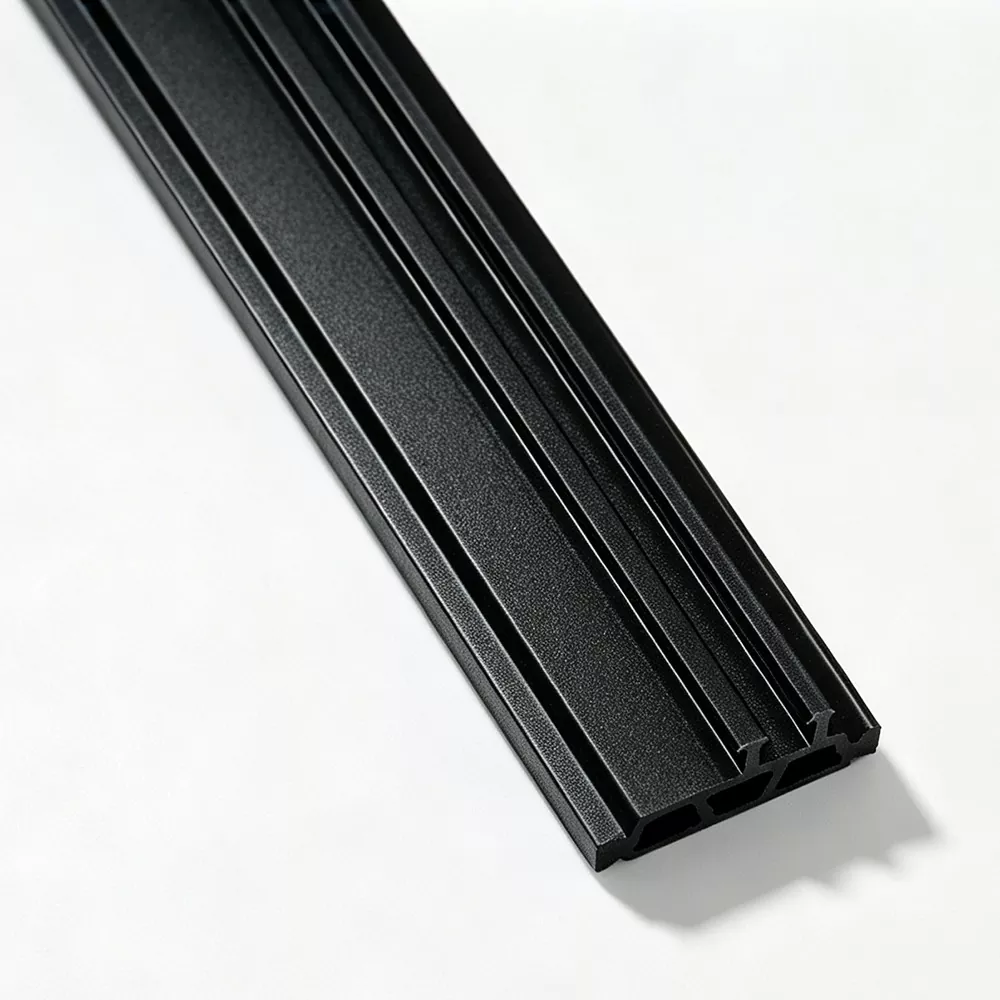

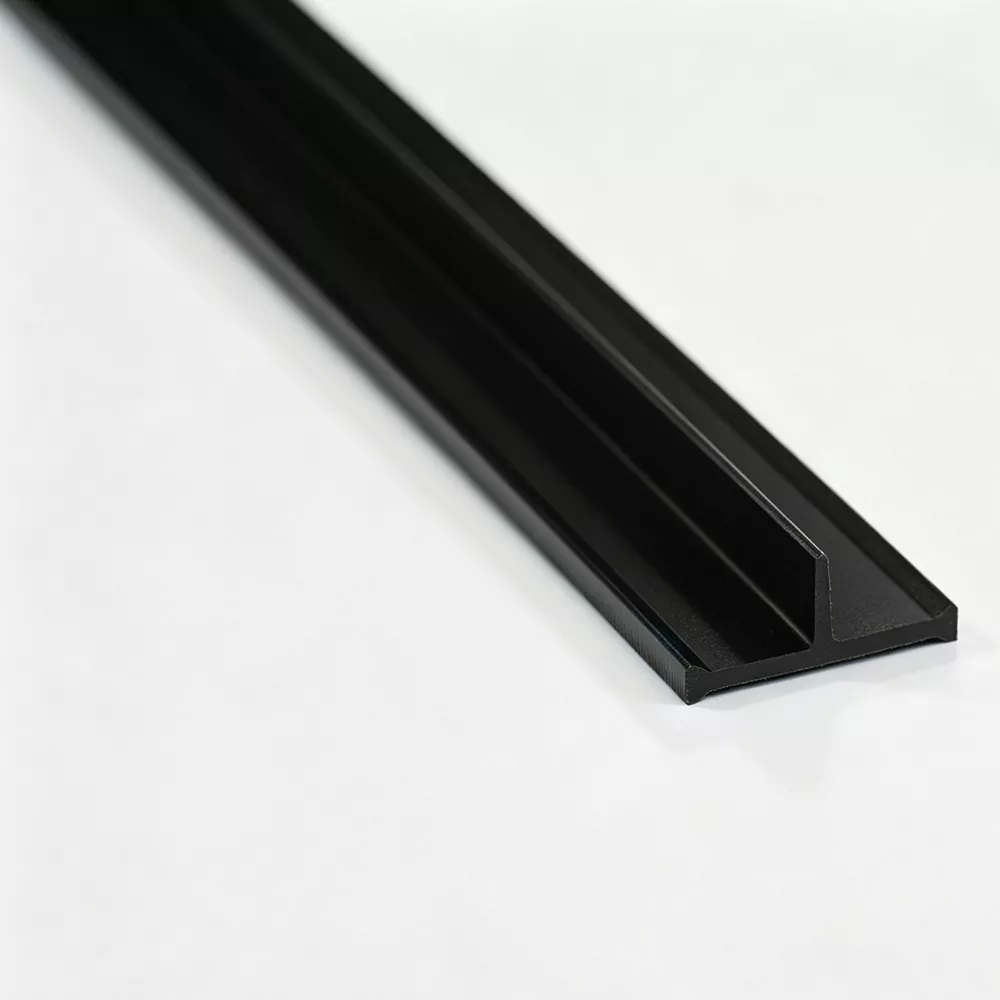

يمكن توفير شريط العزل الحراري من النوع T الذي يقدمه مصنع Jinxing في شرائح مستقيمة بطول 6 أمتار أو ملفات بطول 500 متر. بالنسبة لمقاطع الألمنيوم التي تتطلب قسمًا خاصًا على شكل حرف T، يمكننا مراجعة رسومات العملاء والتأكد من الأبعاد المطلوبة والأدوات واللون والطول ومتطلبات المعالجة قبل الإنتاج.
يمكن عرض هندسة الشريط من النوع T من خلال ثلاث علاقات أساسية داخل الملف الشخصي:
يجب أن يتوافق الجزء الأوسع من الشريط على شكل حرف T مع هندسة الاستلام أو الاحتفاظ لملف الألمنيوم.
يمتد الجذع الأضيق إلى الأخدود أو القسم المقابل من المظهر الجانبي ويساعد في تحديد الموضع المقصود للشريط العازل.
يجب أن يظل المظهر الجانبي الكامل على شكل حرف T متوافقًا مع مقطع الألومنيوم أثناء الإدخال والمعالجة اللاحقة. ولذلك يجب تأكيد أبعاد القسم مقابل رسم الملف الشخصي الفعلي.
تجعل هذه العلاقات شريط الكسر الحراري من النوع T مناسبًا بشكل خاص للتطبيقات حيث تم تصميم ملف الألمنيوم حول هيكل استقبال محدد على شكل حرف T.
يتم إنتاج الشريط من النايلون PA66 المقوى بألياف زجاجية بنسبة 25% (GF25).
يشكل PA66 قاعدة البوليمر، بينما توفر الألياف الزجاجية التعزيز داخل نظام المواد. تتم معالجة المركب من خلال البثق لتشكيل المظهر الجانبي المطلوب على شكل حرف T.
يتم استخدام هذه المواد عبر مجموعة أشرطة العزل الحراري الخاصة بشركة Jinxing من أجل:
· أبواب ونوافذ الألمنيوم المعزولة
· ملفات تعريف الحائط الساتر
· أنظمة مقاطع الألمنيوم المنفصلة حرارياً
· تطبيقات مخصصة لملف العزل الحراري
يتم تشكيل شرائح القطع الحراري من النوع T بشكل مستمر من خلال البثق، مع إنشاء المقطع العرضي بواسطة الأدوات المحددة وتثبيته من خلال التبريد والتحجيم النهائي.
يتم تحضير النايلون PA66 والألياف الزجاجية GF25 وفقًا لصيغة الإنتاج. يتم فحص المواد الواردة كجزء من عملية مراقبة المواد.
يدخل المركب المحضر إلى نظام بثق ثنائي اللولب متوازي ويتم تلدينه وخلطه وتشكيله من خلال أدوات مصممة للقسم المطلوب من النوع T.
بعد البثق، يمر المقطع عبر مراحل التبريد والتحجيم لتثبيت الشكل الهندسي على شكل حرف T والحفاظ على أبعاد القسم المحددة.
تتم معالجة الشريط النهائي في نموذج التوريد المطلوب. اعتماداً على الطلب، يمكن تسليمها على شكل شرائط مستقيمة ذات طول ثابت أو ملفات مستمرة.
يبدأ اختيار شريط من النوع T بملف الألمنيوم بدلاً من الشريط وحده.
للحصول على ملف تعريف جديد أو مشروع بديل، يجب التحقق من المعلومات التالية:
|
النظر في الملف الشخصي |
لماذا يهم؟ |
|
الأخدود أو قسم الاستلام |
يحدد كيفية وضع الشريط على شكل حرف T |
|
أبعاد الرأس |
يجب أن تتوافق مع هندسة الاحتفاظ |
|
أبعاد الجذعية |
يؤثر على التفاعل مع أخدود الملف الشخصي |
|
الارتفاع والعرض الكلي للقسم |
تحديد توافق الأبعاد |
|
اتجاه الإدراج |
يساعد على تأكيد كيفية دخول الشريط إلى الملف الشخصي |
|
عملية تشكيل الأسطوانة |
يحدد متطلبات المعالجة النهائية |
|
طول الشريط المطلوب وشكل العرض |
يحدد العرض المستقيم أو الملف |
بالنسبة للملفات غير القياسية، يمكن مراجعة رسم قسم الألومنيوم قبل تأكيد الأدوات.
يمكن دمج شرائح من النوع T في أنظمة مقاطع الألمنيوم المعزولة حيث يتم تصميم المظهر الجانبي حول هيكل استقبال مناسب على شكل حرف T.
يستخدم في تجميعات جوانب الحائط الساتر التي تتطلب قسم عازل حراري من النوع T يتوافق مع هندسة مقاطع الألومنيوم المحددة.
مناسب لتصميمات الملفات الشخصية التي تتطلب قسم فاصل حراري غير قياسي بدلاً من تكوين النوع I أو النوع C المتوفر بشكل شائع.
يمكن أخذ الشرائط من النوع T في الاعتبار أثناء تطوير مقاطع الألمنيوم الجديدة، حيث يتم تصميم قسم الشريط وأخدود التشكيل معًا لإنشاء تكوين التجميع المطلوب.
الميزة الرئيسية لشريط العزل الحراري من النوع T هي هندسة المشاركة الخاصة به. يسمح الرأس الأوسع والساق الأضيق للشريط بالعمل مع مقاطع الألمنيوم المصممة بهيكل استقبال مناسب.
|
نوع الملف الشخصي |
الخصائص الهيكلية |
اعتبارات الاختيار المناسب |
|
نوع T |
رأس أوسع مع ساق أضيق |
مناسبة لمقاطع الألمنيوم المصممة حول هيكل الاستقبال أو الاحتفاظ على شكل حرف T |
|
النوع الأول |
قسم متماثل على شكل حرف I |
يتم اختياره بشكل شائع حيث تم تصميم أخدود الألومنيوم لقسم عازل مستقيم ومركزي |
|
نوع سي |
ملف استقبال على شكل C |
مناسب لمقاطع الألمنيوم التي تستخدم هندسة الاحتفاظ أو الاستلام المقابلة |
غالبًا ما يتم تحديد شرائح العزل الحراري من النوع T وفقًا لهندسة ملف الألومنيوم. عندما يقع القسم المطلوب خارج النطاق القياسي، يمكن لـ Jinxing مراجعة رسم الملف الشخصي قبل الإنتاج.
تشمل خدمات التخصيص المتاحة لدينا ما يلي:
· أبعاد المقطع العرضي غير القياسية
· الأدوات والإنتاج بناءً على الرسومات
· الألوان الخاصة مثل الرمادي والأبيض
· المعالجة المقطوعة حسب الطول
· إنهاء الشطب
· تغليف مخصص
· الترميز بالليزر
بالنسبة لشريط من النوع T المخصص، يمكن للمشترين توفير المقطع العرضي الكامل لقطاعات الألومنيوم مع أبعاد الشريط المطلوبة والطول واللون وطريقة التغليف وظروف المعالجة.
تسمح هذه المعلومات بتقييم القسم المطلوب على شكل حرف T مع ملف الألمنيوم الفعلي بدلاً من معاملته كمكون مستقل.
يغطي نظام الإنتاج إعداد المواد، والبثق، والتبريد، والتحجيم، والفحص، والتشطيب.
يتم فحص النايلون والألياف الزجاجية PA66 الواردة وفقًا لإجراءات مراقبة المواد الخاصة بالشركة. أثناء عملية البثق، تتم مراقبة أبعاد المقطع العرضي وحالة السطح كجزء من التحكم أثناء العملية.
يمكن أن تشمل الاختبارات المعملية خصائص مثل الكثافة، وصلابة الشاطئ، وقوة الشد الطولية والعرضية، ومقاومة الماء، والشيخوخة الحرارية، ومعامل التمدد الخطي وفقًا للمنتج المطبق ومتطلبات الاختبار.
قبل الشحن، يتم فحص الشرائط النهائية للتأكد من مظهرها وأبعادها، مع تقديم وثائق الفحص ذات الصلة وفقًا لمتطلبات الطلب المتفق عليها.
نحن نأخذ في الاعتبار الشريط من النوع T جنبًا إلى جنب مع هندسة ملف الألومنيوم، مما يساعد عندما يتضمن المشروع بنية استقبال أو الاحتفاظ الخاصة.
يغطي نظام إنتاج البثق الخاص بنا المراحل الرئيسية لتشكيل المقاطع بدءًا من معالجة المواد وحتى التبريد والتحجيم.
يمكن مراجعة رسومات العملاء للحصول على ملفات تعريف خاصة من النوع T قبل تأكيد الأدوات والإنتاج.
تتوفر كل من الشرائط المستقيمة بطول 6 أمتار والملفات بطول 500 متر لعمليات إنتاج مقاطع الألمنيوم المختلفة.
شريط العزل الحراري من النوع T عبارة عن مقطع عازل PA66 GF25 مع مقطع عرضي على شكل حرف T مصمم للعمل مع هندسة ملف الألومنيوم المقابلة.
يتمثل الاختلاف الأساسي في هندسة المقطع العرضي والطريقة التي يتفاعل بها الشريط مع ملف الألمنيوم. تستخدم المنتجات من النوع T رأسًا أوسع وساقًا أضيق، لذلك يجب تصميم ملف الاستقبال أو تحديده وفقًا لذلك.
يجب أن يكون الشريط مطابقًا لقسم ملف الألومنيوم الفعلي، بما في ذلك أخدود الاستقبال ومنطقة الاحتفاظ وأبعاد الرأس والساق واتجاه الإدخال وظروف المعالجة النهائية.
نعم. يمكننا مراجعة رسومات العملاء للمقاطع غير القياسية من النوع T والتأكد من الأدوات ومتطلبات الإنتاج قبل التصنيع.
نعم. العرض القياسي للملف هو 500 متر لكل لفة. تتوفر أيضًا شرائط مستقيمة بطول 6 أمتار.
يمكن تأكيد الألوان الخاصة ومتطلبات القطع وفقًا لمواصفات الطلب. تتم مراجعة المقاطع العرضية غير القياسية من رسم العميل قبل الإنتاج.
يعد رسم المقطع العرضي الكامل لملف الألمنيوم نقطة البداية الأكثر فائدة. يمكن للمشترين أيضًا تقديم أبعاد الشريط المطلوبة والطول واللون ونموذج التوريد ومتطلبات التغليف وشروط المعالجة.
