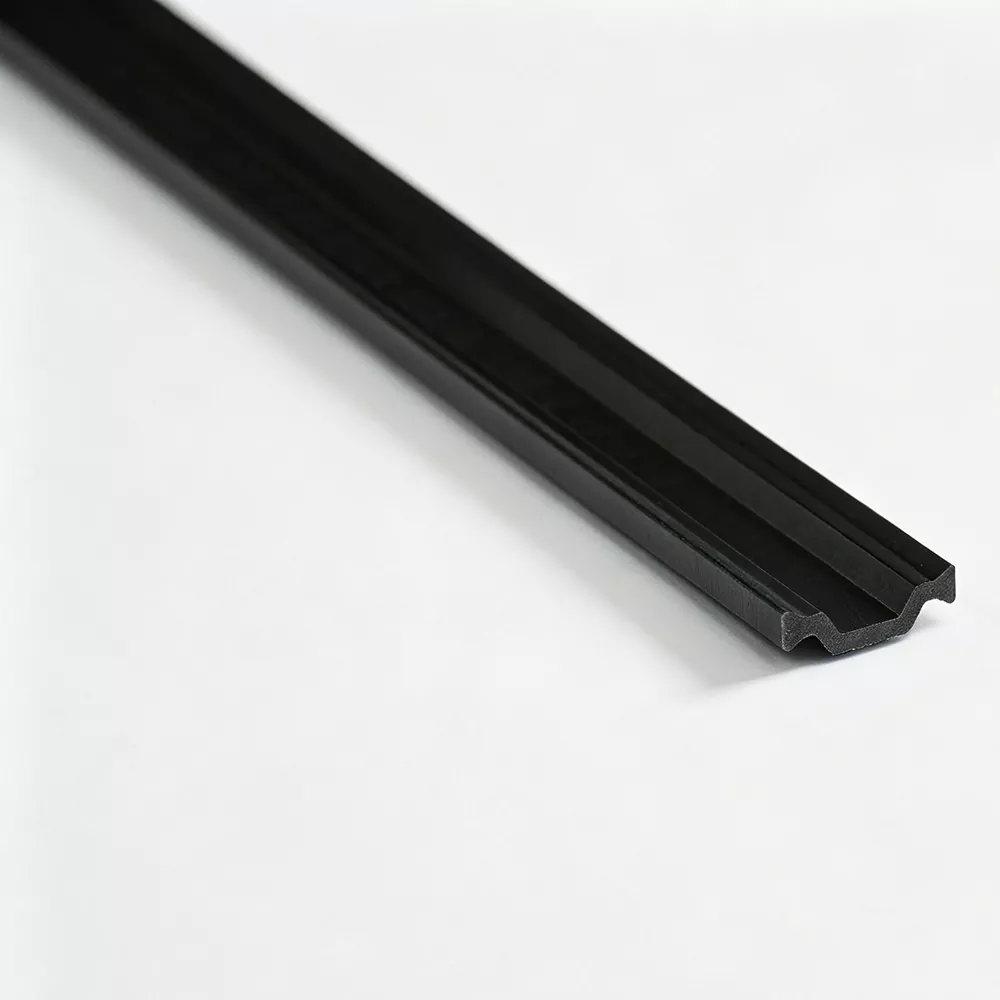

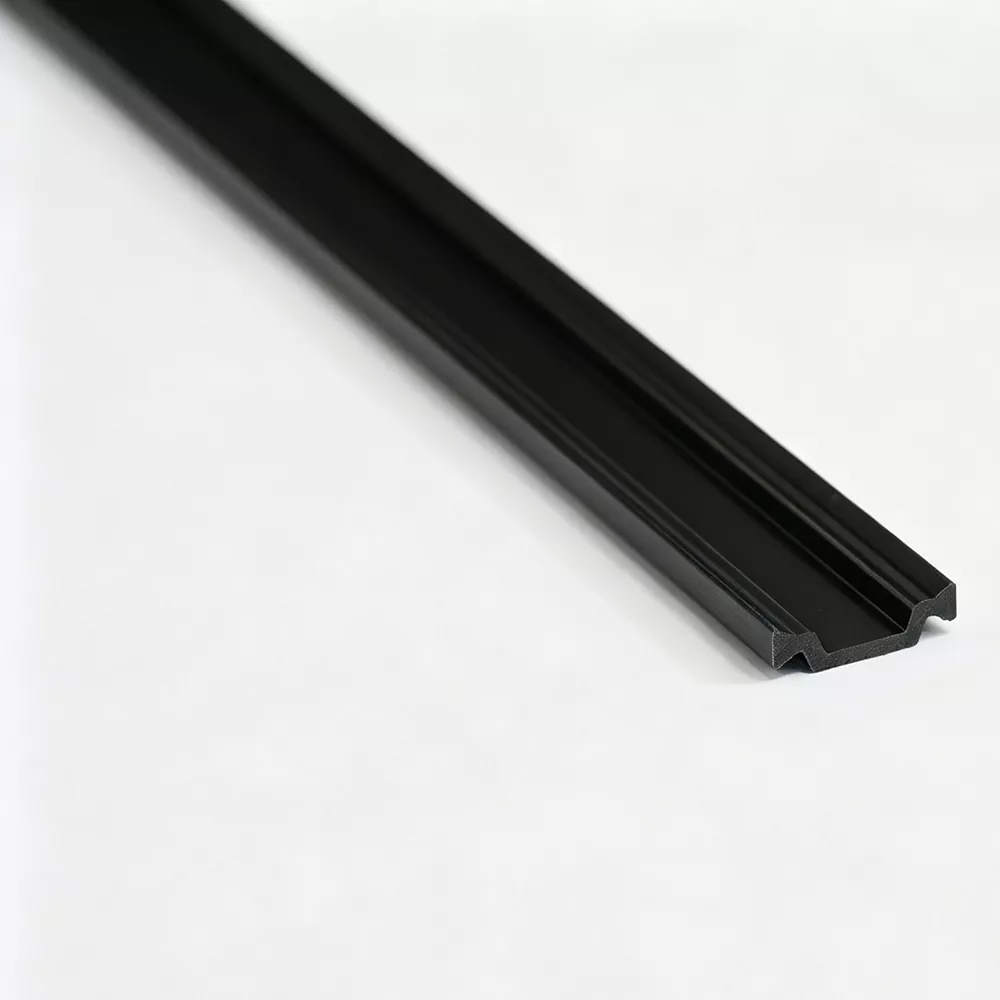

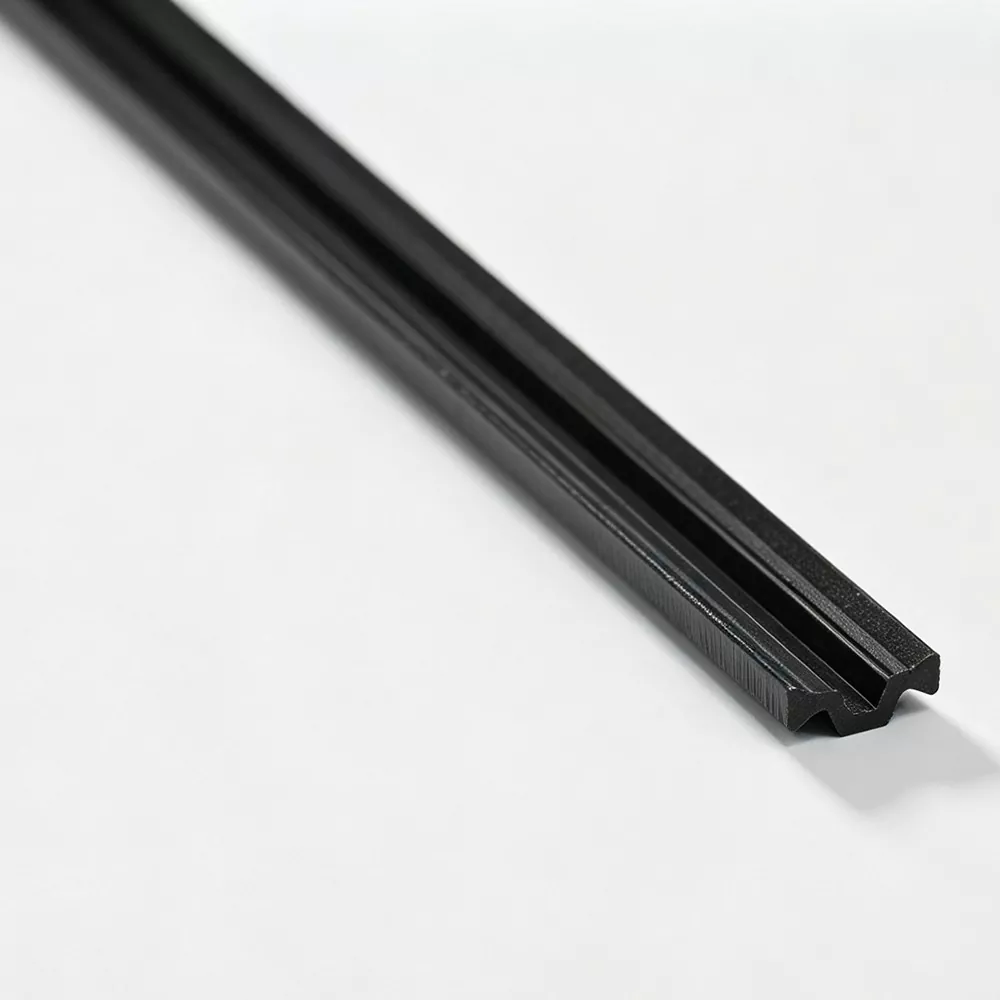

يستخدم شريط الحاجز الحراري من النوع C شكله الهندسي المنحني لإنشاء مسار اتصال مختلف بين قسمي الألومنيوم. بالنسبة لمصنعي الملفات الشخصية الذين يتطلعون إلى ما هو أبعد من العزل الحراري البسيط والمستقيم، يوفر شريط الحاجز الحراري من نوع Polyamide C-Type من Jinxing خيارًا يعتمد على PA66 يمكن إنتاجه حول تجويف الألومنيوم المطلوب، وهندسة القفل وظروف المعالجة.
يمنح القسم على شكل C الشريط محيطًا جانبيًا أكثر من التصميم الأساسي من النوع I. يمكن أن توفر هذه الهندسة مسارًا أطول لنقل الحرارة وتستخدم أيضًا في أنظمة الألومنيوم حيث يتطلب الأمر قدرًا أكبر من الاستقرار الطولي أو اتصالًا جانبيًا محددًا.
يجب تحديد الأبعاد الدقيقة للنوع C جنبًا إلى جنب مع بثق الألومنيوم بدلاً من تحديدها عن طريق التطبيق وحده.
· مقطع عرضي على شكل حرف C - مناسب لمقاطع الألمنيوم المصممة حول تجويف عازل حراري منحني أو متدرج.
· مسار عزل أطول - تعمل هندسة الملف الشخصي على زيادة المسافة عبر قسم البولي أميد بين جوانب الألومنيوم.
· مادة PA66 GF25 - توفر تقوية الألياف الزجاجية الصلابة المطلوبة لإدخال الملف الشخصي والتجميع الميكانيكي.
· مشاركة الملف الشخصي المستقرة - يمكن مطابقة القسم مع أخدود الألومنيوم وظروف التدحرج.
· الأبعاد القابلة للتخصيص - يمكن لـ Jinxing تطوير أقسام غير قياسية من النوع C من الرسومات أو العينات.
يعتمد أداء شريط النوع C بشكل كبير على البثق المحيط. قبل اختيار الحجم، يجب على الشركات المصنعة التأكد من:
|
غرض |
متطلبات |
|
عرض الشريط |
يطابق تجويف الملف الشخصي |
|
سمك الشريط |
يلبي مساحة الاستراحة الحرارية المطلوبة |
|
كفاف من النوع C |
يناسب أخدود الألومنيوم |
|
هندسة القفل |
يدعم المشاركة الميكانيكية |
|
طريقة الإدراج |
متوافق مع معدات الإنتاج |
|
عملية المتداول |
يحافظ على وضع الشريط بعد التجميع |
يمكن استخدام شريط الحاجز الحراري من مادة البولي أميد C-Type في:
· نوافذ الألمنيوم المكسورة حرارياً
· جوانب أبواب من الألومنيوم
· أنظمة الحوائط الساترية
· مقاطع ألومنيوم متدرجة للكسر الحراري
· سحب الألمنيوم المعماري حسب الطلب
تُستخدم شرائط النوع C أيضًا في بعض تصميمات الألومنيوم المكسورة حرارياً حيث تحتاج هندسة المظهر الجانبي إلى استيعاب ترتيبات الصرف المتدرجة.
تقوم شركة Jinxing بإنتاج الشريط باستخدام النايلون PA66 المقوى بالألياف الزجاجية. يتم بثق المادة في المقطع العرضي المطلوب من النوع C ثم يتم تبريدها وتشكيلها وتقطيعها وفقًا لمواصفات الطلب.
أثناء الإنتاج، يتم التحكم في درجة حرارة البثق وسرعة السحب وظروف التبريد للحفاظ على اتساق المظهر الجانبي. يتم فحص أبعاد المقطع العرضي وجودة السطح أثناء الإنتاج وقبل الشحن.
بالنسبة لمصنعي مقاطع الألمنيوم الذين يقومون بتطوير بثق جديد، يجب مراعاة الحاجز الحراري مع قسم الملف الشخصي الكامل.
رسم مقاطع الألمنيوم ← تصميم القسم من النوع C ← الأدوات ← البثق التجريبي ← فحص الأبعاد ← الإنتاج الضخم
يمكن أن يشمل الإنتاج المخصص الأبعاد والألوان وأطوال القطع والتعبئة والترميز بالليزر.
يمكن توفير الشرائط المستقيمة القياسية بمعدل 6 أمتار للقطعة الواحدة، في حين يمكن توفير الشرائط الملتفة للتطبيقات والمواصفات المناسبة لإنتاج القوالب الملفوفة. تتوفر أيضًا معالجة القطع حسب الطول لمتطلبات ملف التعريف المحددة.
إنه عبارة عن ملف تعريف عازل حراري من مادة البولي أميد على شكل حرف C يستخدم بين أقسام الألومنيوم المنفصلة لتوفير العزل الحراري والاتصال الميكانيكي.
والفرق الرئيسي هو هندسة المقطع العرضي. يتميز C-Type بهيكل جانبي منحني، بينما يحتوي I-Type على قسم مستقيم أبسط. يمكن أن يوفر النوع C مسارًا عازلًا أطول ويمكن اختياره لتصميمات محددة لمقاطع الألمنيوم.
تستخدم Jinxing PA66 مع تقوية الألياف الزجاجية لإنتاج شريط العزل الحراري من مادة البولي أميد.
نعم. يمكن تخصيص المقطع العرضي والأبعاد واللون والطول والتغليف وفقًا لرسومات أو عينات الألومنيوم.
إنها مناسبة للنوافذ والأبواب وجدران الستائر المصنوعة من الألومنيوم المكسورة حراريًا وأنظمة تشكيلات الألومنيوم الأخرى مع تجاويف من النوع C المتوافقة.
