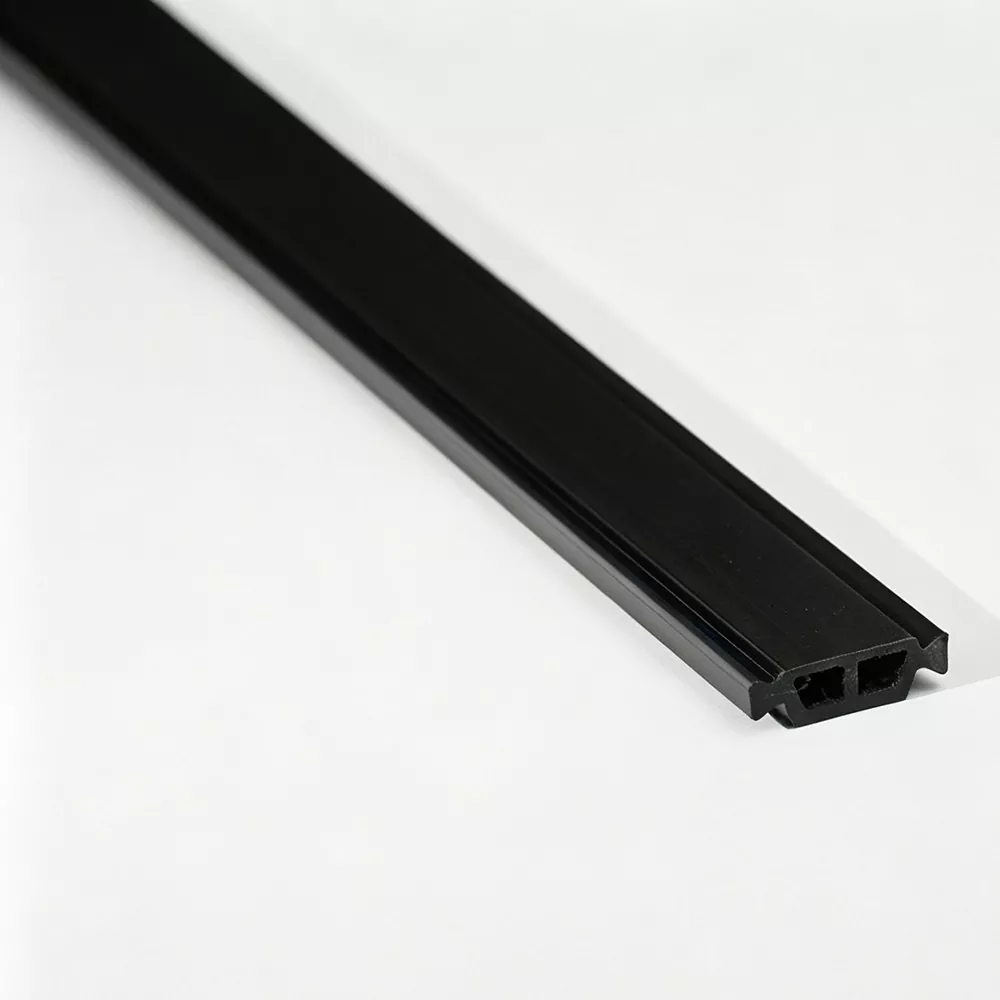

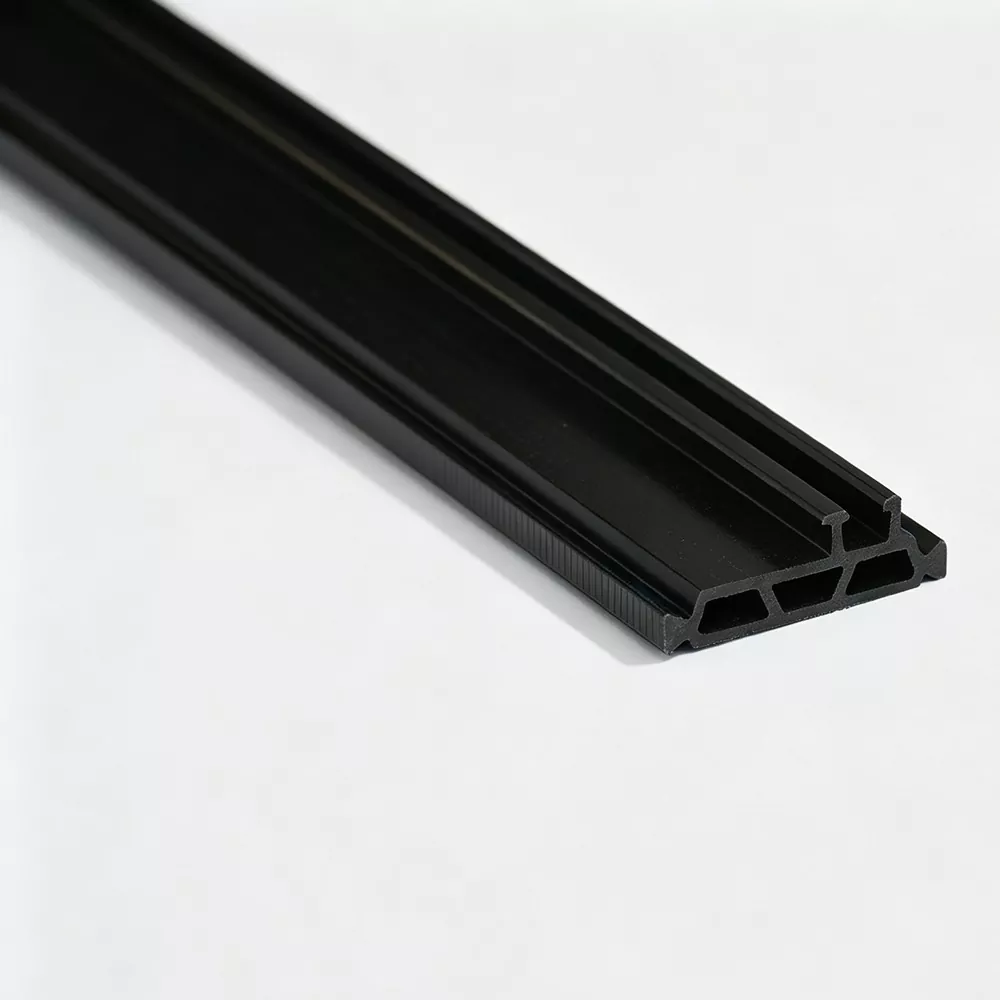

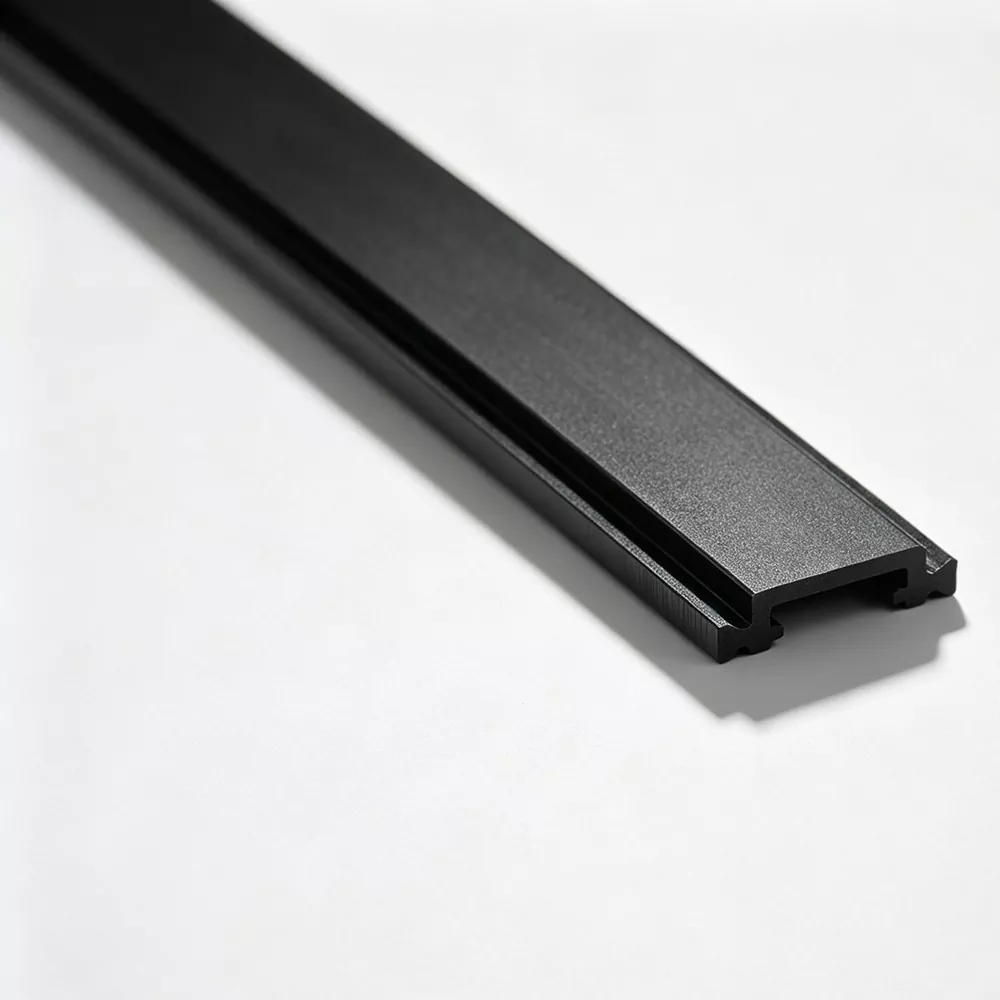

يقدم التصميم متعدد التجاويف لشريط العزل الحراري المجوف من مادة البولي أميد أقسامًا مجوفة داخلية في ملف البولي أميد، مما يخلق مسارًا أطول وأكثر تعقيدًا لنقل الحرارة عبر الحاجز الحراري. بالنسبة للمشترين الذين يبحثون عن مورد أو مصنع صيني قادر على إنتاج مقاطع عازلة حرارية من مادة البولي أميد على نطاق أوسع، يمكن لشركة Jinxing تصنيع القسم وفقًا للأبعاد وترتيب التجويف لبثق الألومنيوم.
على عكس شريط العزل الحراري الصلب، يحتوي المقطع المجوف على تجاويف داخلية تمتد على طول اتجاه البثق. تعمل هذه التجاويف على تقليل كمية مادة البولي أميد المستمرة داخل القسم وتغير مسار نقل الحرارة عبر المقطع الجانبي.
يعد هذا الهيكل مفيدًا بشكل خاص لتصميمات العزل الحراري الأوسع، حيث يمكن أن يوفر المظهر الجانبي المجوف أو متعدد التجاويف توازنًا عمليًا بين هندسة العزل وحجم المظهر الجانبي والأداء الميكانيكي.
· الإنشاءات متعددة التجاويف - إنشاء فصل داخلي إضافي داخل ملف العزل الحراري.
· مناسب للأقسام الأوسع - يوفر هيكلًا عمليًا لتصميمات العزل الحراري ذات العرض الأكبر.
· مادة PA66 GF25 - تدعم تقوية الألياف الزجاجية الصلابة المطلوبة لتجميع مقاطع الألمنيوم.
· استقرار طولي جيد - هيكل الملف الشخصي المعزز مناسب للتطبيقات التي تتطلب أداءً مستقرًا على طول طول البثق.
· التحكم في الأبعاد - يساعد البثق الدقيق في الحفاظ على شكل التجويف والأبعاد الإجمالية للملف الشخصي.
يعتبر شريط العزل الحراري المجوف من مادة البولي أميد بشكل أساسي لأنظمة الألومنيوم ذات أقسام العزل الحراري الأكبر أو الأوسع، بما في ذلك:
· نوافذ الألمنيوم المكسورة حرارياً
· أبواب الألمنيوم
· ملفات تعريف الحائط الساتر
· مقذوفات الألمنيوم المعمارية ذات العرض الكبير
· أنظمة العزل الحراري المخصصة
يجب تحديد المقطع العرضي النهائي من خلال ملف الألومنيوم بدلاً من تحديده بواسطة اسم التطبيق وحده.
يغير الهيكل المجوف كيفية تحرك الحرارة خلال الفاصل الحراري. بدلاً من الاعتماد فقط على عرض قسم مادة البولي أميد الصلب، تقوم التجاويف الداخلية بإنشاء واجهات إضافية ومسار نقل أقل مباشرة.
يعتمد التأثير على التصميم الكامل للملف الشخصي، بما في ذلك حجم التجويف وسمك الجدار وعرض الشريط وقذف الألمنيوم المحيط.
لا يزال الشكل المجوف بحاجة إلى تحمل القوى المتولدة أثناء الإدخال والتدحرج والخدمة. تستخدم Jinxing PA66 المقوى بالألياف الزجاجية لتوفير الصلابة المطلوبة لتجميع الكسر الحراري.
بالنسبة للملامح الأوسع، فإن الهيكل الطولي وهندسة الجدار لهما أهمية خاصة. لذلك ينبغي النظر في ترتيب التجويف جنبًا إلى جنب مع ظروف المشاركة والمعالجة الميكانيكية المطلوبة.
بالنسبة لشريط العزل الحراري المجوف، فإن الهيكل الداخلي هو جزء من تصميم المنتج. يمكن لـ Jinxing ضبط:
|
عنصر التصميم |
غاية |
|
العرض الكلي |
يطابق أقسام الألومنيوم الأوسع |
|
سمك الجدار |
يوازن بين الصلابة ومساحة التجويف |
|
عدد التجاويف |
يحدد هيكل الملف الشخصي الداخلي |
|
أبعاد التجويف |
يتحكم في الهندسة المجوفة |
|
مناطق القفل الخارجي |
يطابق أخدود الألومنيوم |
|
ارتفاع الملف الشخصي |
يناسب مساحة البثق المتاحة |
وهذا يجعل رسم مقاطع الألمنيوم مفيدًا بشكل خاص عند تطوير قسم مجوف غير قياسي.
تنتج شركة Jinxing شريط العزل الحراري المجوف من مادة البولي أميد باستخدام نايلون PA66 المقوى بالألياف الزجاجية. يغطي تسلسل التصنيع مزج المواد، والبثق، والتبريد، والتشكيل والقطع الدقيق.
نظرًا لأن التشكيل الجانبي يحتوي على تجاويف داخلية، فإن البثق والتبريد المستقر مهمان للحفاظ على هندسة الجدار المصممة. يتم فحص عينات الإنتاج للتأكد من أبعاد المقطع العرضي والعيوب السطحية.
تغطي عملية فحص Jinxing المواد الخام والبثق والمقاطع النهائية والشحن. يمكن أن تشمل الفحوصات ذات الصلة ما يلي:
· رطوبة المواد الخام
· مؤشر تدفق الذوبان
· محتوى الألياف الزجاجية
· أبعاد المقطع العرضي
· هندسة التجويف
· حالة السطح
· الخواص الميكانيكية
· الشيخوخة الحرارية ومقاومة الماء عند الاقتضاء
يمكن إجراء الاختبار وفقًا لمتطلبات المشروع أو السوق المعمول بها.
غالبًا ما يتم تطوير شريط القطع الحراري المجوف من مادة البولي أميد لأنظمة ألومنيوم معينة بدلاً من اختياره من نطاق حجم عالمي.
يمكن لـ Jinxing تصنيع مقاطع مجوفة مخصصة بناءً على رسم مقاطع الألمنيوم أو العينة المادية، بما في ذلك تعديلات على العرض الإجمالي، وهيكل الجدار، وترتيب التجويف، وهندسة القفل، واللون والطول.
يمكن أن يكون مسار التطوير:
رسم الملف الشخصي ← مراجعة القسم المجوف ← الأدوات ← البثق التجريبي ← تأكيد البعد ← الإنتاج الضخم
يمكن توريد الشرائط المستقيمة بطول 6 أمتار للقطعة الواحدة، في حين يمكن ترتيب التوريد الملفوف حيث يكون الشكل وعملية الإنتاج مناسبين. تتوفر أيضًا المعالجة حسب الطول والتعبئة المخصصة والترميز بالليزر.
وهو عبارة عن ملف تعريف فاصل حراري يعتمد على PA66 ويحتوي على واحد أو أكثر من التجاويف المجوفة الداخلية. يغير الهيكل متعدد التجاويف مسار نقل الحرارة ويستخدم بشكل شائع لأقسام العزل الحراري الأوسع.
يمكن أن يوفر الهيكل المجوف فصلًا داخليًا إضافيًا وهو مناسب بشكل خاص لتصميمات العزل الحراري ذات العرض الأكبر حيث تحتاج هندسة المظهر الجانبي والمتطلبات الميكانيكية إلى الموازنة.
تستخدم Jinxing نايلون PA66 المقوى بالألياف الزجاجية لمقاطع العزل الحراري المصنوعة من مادة البولي أميد.
ويمكن أن تكون مناسبة لمقاطع الكسر الحراري الأوسع المصنوعة من الألومنيوم، بشرط أن تتوافق هندسة الشريط والارتباط الميكانيكي مع تصميم البثق.
نعم. يمكن تطوير الأبعاد الكلية وترتيب التجويف وهندسة الجدار وتفاصيل القفل وفقًا لرسومات أو عينات الألومنيوم.
تشمل التطبيقات النموذجية النوافذ والأبواب والجدران الساترة المصنوعة من الألومنيوم المكسور حراريًا وأنظمة الألومنيوم المعمارية الأخرى التي تستخدم أقسام عازلة حرارية أوسع.
