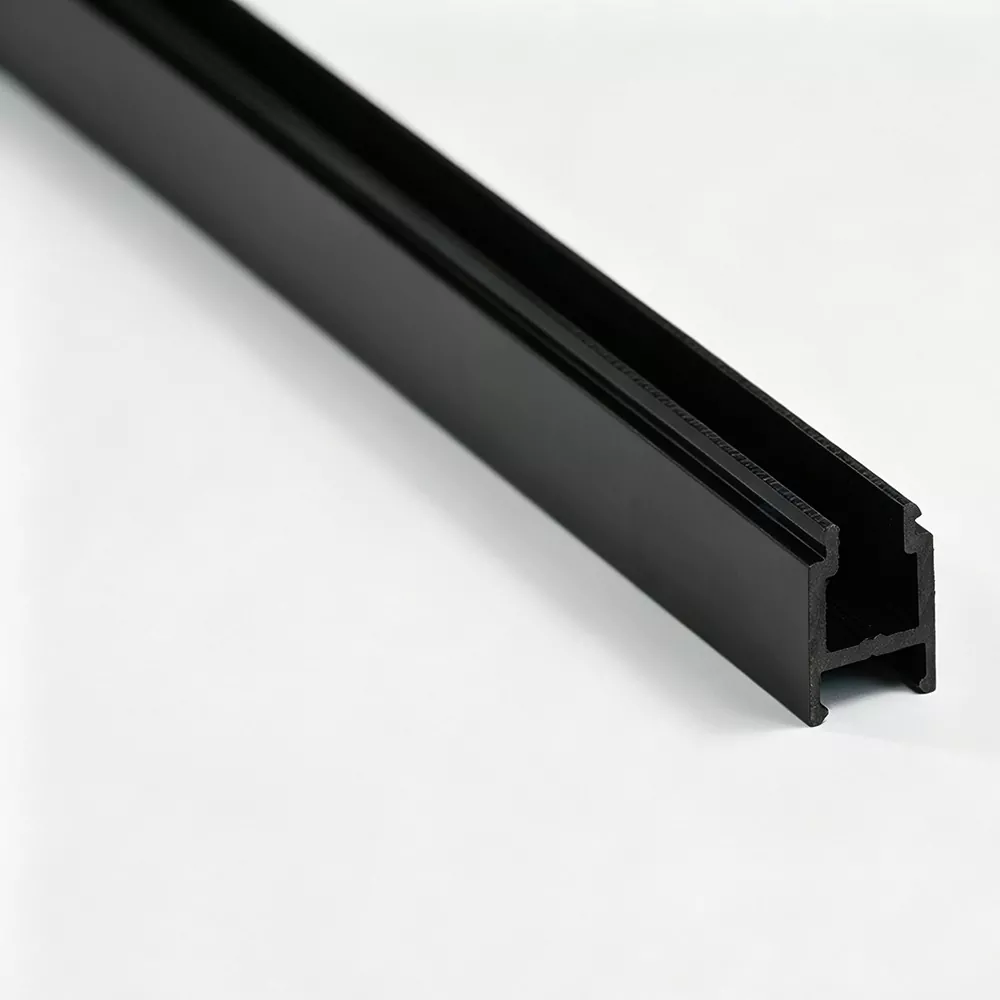

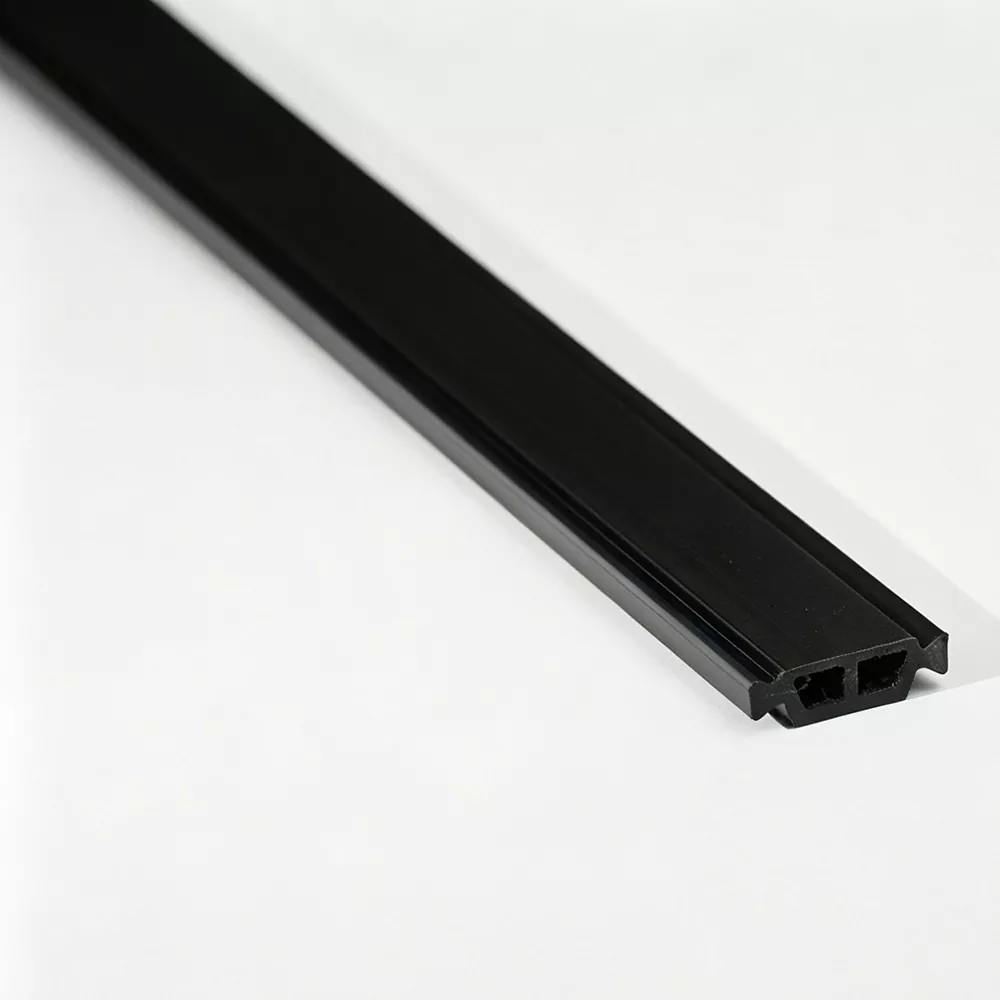

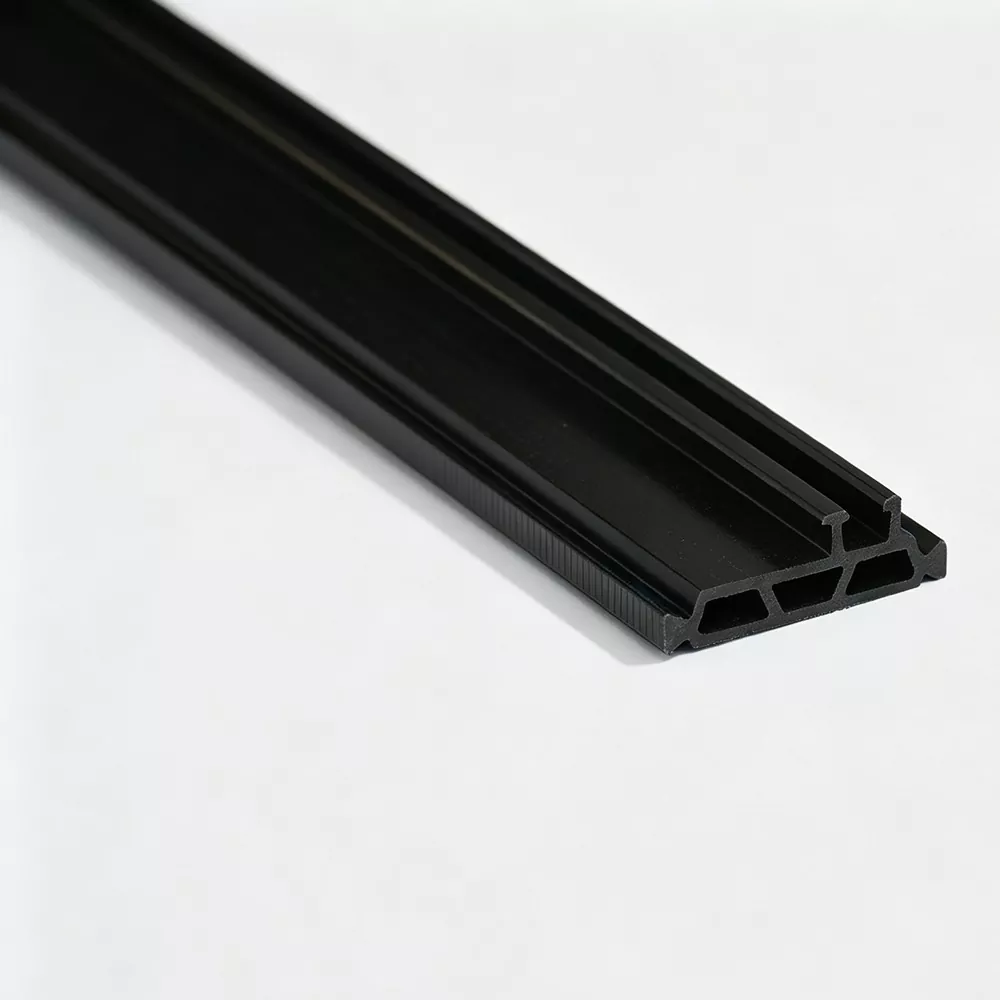

في نافذة بابية من الألومنيوم، يتم توصيل الإطار والوشاح من خلال مفصلات ويتم فتحهما عن طريق التمحور بدلاً من الانزلاق على طول المسار. يتم وضع شريط العزل الحراري للنوافذ البابية داخل ملف الألمنيوم المنفصل حرارياً لمقاطعة المسار المعدني المستمر بين الأقسام الخارجية والداخلية.
تقوم شركة Jinxing، وهي شركة تصنيع ومصنع في الصين، بإنتاج هذه الشرائط بشكل أساسي باستخدام PA66 GF25 ويمكنها تكييف المقطع العرضي مع مختلف أنواع النوافذ ذات النوافذ.
تحتوي أنظمة النوافذ البابية عادةً على مقاطع جانبية وإطارات منفصلة، ولا تكون مقاطعها العرضية قابلة للتبديل بالضرورة.
يجب أن يتوافق شريط العزل الحراري مع البثق المحدد من حيث:
· أبعاد الأخدود
· عمق إدخال الشريط
· هندسة القفل
· عرض الملف الشخصي وسمكه
· موقع الفصل الحراري
· المساحة المتوفرة حول الأجهزة والأختام
بالنسبة للنظام الجديد، يوصى بمطابقة الشريط مع رسم قطاعات الألومنيوم قبل الأدوات والإنتاج.
يستخدم شريط الكسر الحراري للنوافذ البابية PA66 مع تقوية الألياف الزجاجية بنسبة 25% لتوفير الصلابة والقوة الميكانيكية المطلوبة داخل ملف الألومنيوم.
يمكن تصميم القسم حول الأخدود وطريقة الاتصال الميكانيكية المستخدمة في بثق النافذة البابية.
يساعد البثق والمعايرة التي يتم التحكم فيها في الحفاظ على الأبعاد الحرجة اللازمة لتجميع التشكيل الجانبي المستقر.
يمكن تطوير مقاطع شريطية مختلفة لمقاطع الإطار الثابتة ومقاطع الوشاح المفتوحة وفقًا لهياكل البثق الفردية الخاصة بها.
يمكن تقييم الخصائص ذات الصلة مثل قوة الشد والصلابة والشيخوخة الحرارية وسلوك الأبعاد وفقًا للمتطلبات المحددة.
يمكن أن يختلف ترتيب العزل الحراري بين الإطار الثابت ووشاح الفتح.
يجب أن يتوافق الشريط الجانبي للإطار مع البثق الخارجي الثابت، في حين يجب أن يعمل الشريط الجانبي للوشاح ضمن هندسة الملف الشخصي حول قسم الفتح ومنطقة الزجاج والأختام والأجهزة.
ولذلك فإن استخدام نفس مواصفات الشريط لكلا الملفين ليس مناسبًا دائمًا. يجب فحص كل عملية سحب للألمنيوم بشكل مستقل.
بالنسبة للنوافذ ذات النوافذ الزجاجية، يوجد شريط العزل الحراري لـ Casement Windows داخل ملف تعريف يحتاج أيضًا إلى استيعاب المكونات الأخرى. يجب أن يترك القسم المناسب مساحة كافية لتوصيلات الزجاج والختم والأجهزة والملفات الشخصية المقصودة.
قد تشمل الأبعاد المهمة ما يلي:
عرض الشريط ← سمك الشريط ← عمق الأخدود ← منطقة القفل ← موضع جدار الملف الشخصي
يجب تأكيد هذه الأبعاد مقابل البثق الفعلي بدلاً من تقديرها من حجم النافذة النهائي.
نحن نستخدم بشكل أساسي PA66 GF25 لشرائط العزل الحراري للنوافذ. يعمل تعزيز الألياف الزجاجية على تحسين صلابة هيكل البولياميد ويساعده على الاحتفاظ بهندسته المصممة داخل مجموعة الألومنيوم.
عندما يكون لدى العملاء متطلبات محددة للمواد أو الصلابة أو درجة الحرارة أو الاختبار، يمكن تأكيد هذه المواصفات قبل الإنتاج.
يمكننا توريد تصميمات مختلفة لقسم العزل الحراري، بما في ذلك:
· النوع I
· النوع C
· النوع T
· أقسام ذات أشكال خاصة
يتم تحديد المظهر الجانبي الصحيح من خلال سحب الألمنيوم المقابل بدلاً من نمط فتح النافذة وحده.
بالنسبة لتطبيقات النوافذ البابية، يتم الاهتمام بالأبعاد التي تؤثر على مشاركة الملف الشخصي والتجميع.
تشمل عناصر الفحص النموذجية ما يلي:
|
غرض |
غاية |
|
المقطع العرضي |
يؤكد هندسة الملف الشخصي المصممة |
|
العرض والسمك |
يتحكم في ملاءمة الأخدود |
|
أبعاد القفل |
يدعم المشاركة الميكانيكية |
|
جودة السطح |
يحدد عيوب البثق |
|
خصائص الشد |
يقيم الأداء الميكانيكي |
|
الشيخوخة الحرارية |
التحقق من استقرار المواد بعد التعرض للحرارة |
يمكن إجراء الاختبار وفقًا لمواصفات العميل والمعايير المعمول بها.
للحصول على اختيار دقيق للمنتج، يجب على المشترين تقديم رسم لقطاعات الألومنيوم للإطار أو الوشاح كلما أمكن ذلك.
إذا كان نظام النوافذ يحتوي على عدة أقسام من الألومنيوم المنفصلة حراريًا، فقم بتحديد كل ملف تعريف على حدة. يسمح ذلك بمطابقة عرض الشريط وهيكل القفل والمقطع العرضي مع البثق الصحيح.
إنه عبارة عن ملف تعريف عازل من مادة البولي أميد يتم تثبيته داخل إطار أو إطار نافذة من الألومنيوم المنفصل حرارياً لقطع الاتصال المعدني المباشر بين الجانبين.
ليس بالضرورة. يمكن أن تحتوي عمليات سحب الإطار والوشاح على هياكل أخدود مختلفة ومساحات تركيب متاحة، لذلك قد تكون هناك حاجة إلى مواصفات منفصلة للشريط.
تستخدم Jinxing بشكل أساسي PA66 GF25، الذي يتكون من PA66 المقوى بـ 25% من الألياف الزجاجية.
الشريط نفسه لا يحل محل الأجهزة. تم تطوير قسمه ليتناسب مع ملف الألمنيوم المخصص مع السماح لهيكل الملف الشخصي المحيط باستيعاب المكونات المطلوبة.
نعم. يمكن لـ Jinxing تطوير المقاطع غير القياسية باستخدام رسم مقاطع الألمنيوم، أو عينة الشريط، أو متطلبات الأبعاد المؤكدة.
يعد رسم الإطار أو الوشاح من الألومنيوم وأبعاد الشريط أو العينة المطلوبة ومواصفات المادة واللون والطول والكمية المقدرة مفيدًا لتأكيد المنتج.
