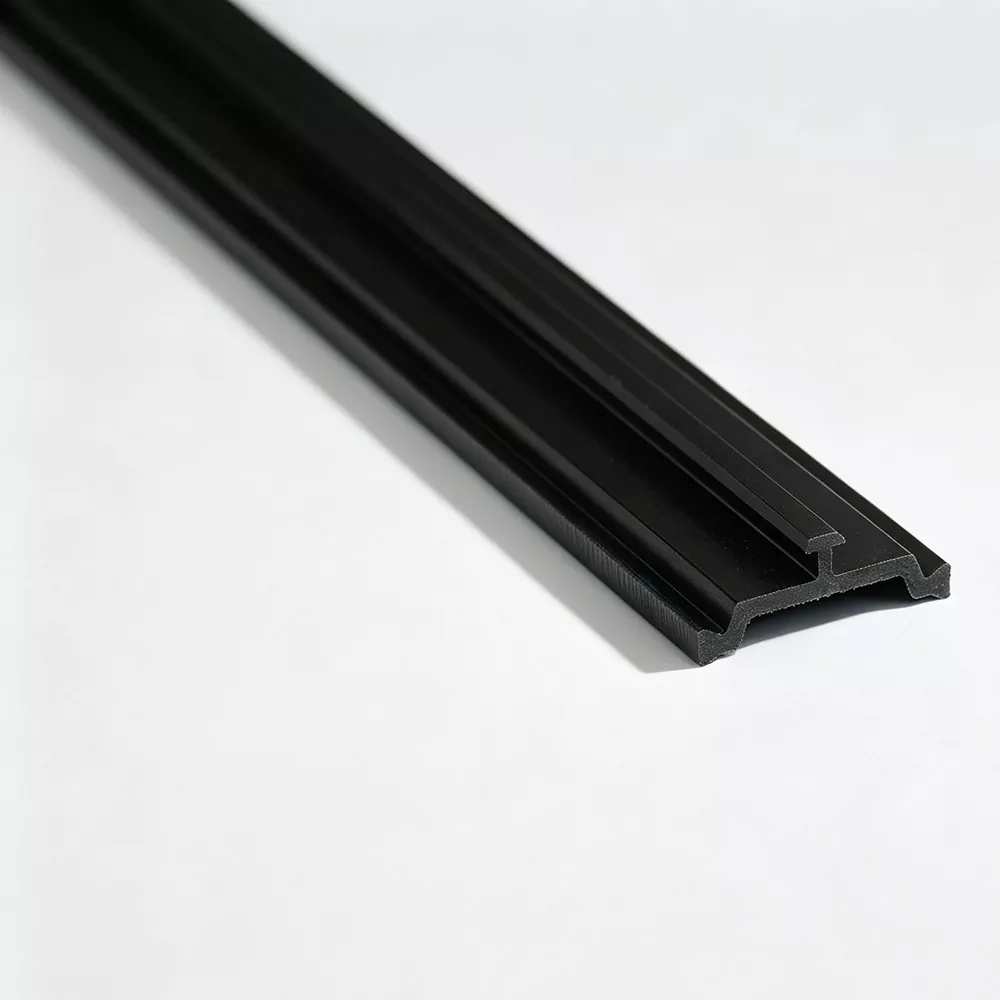

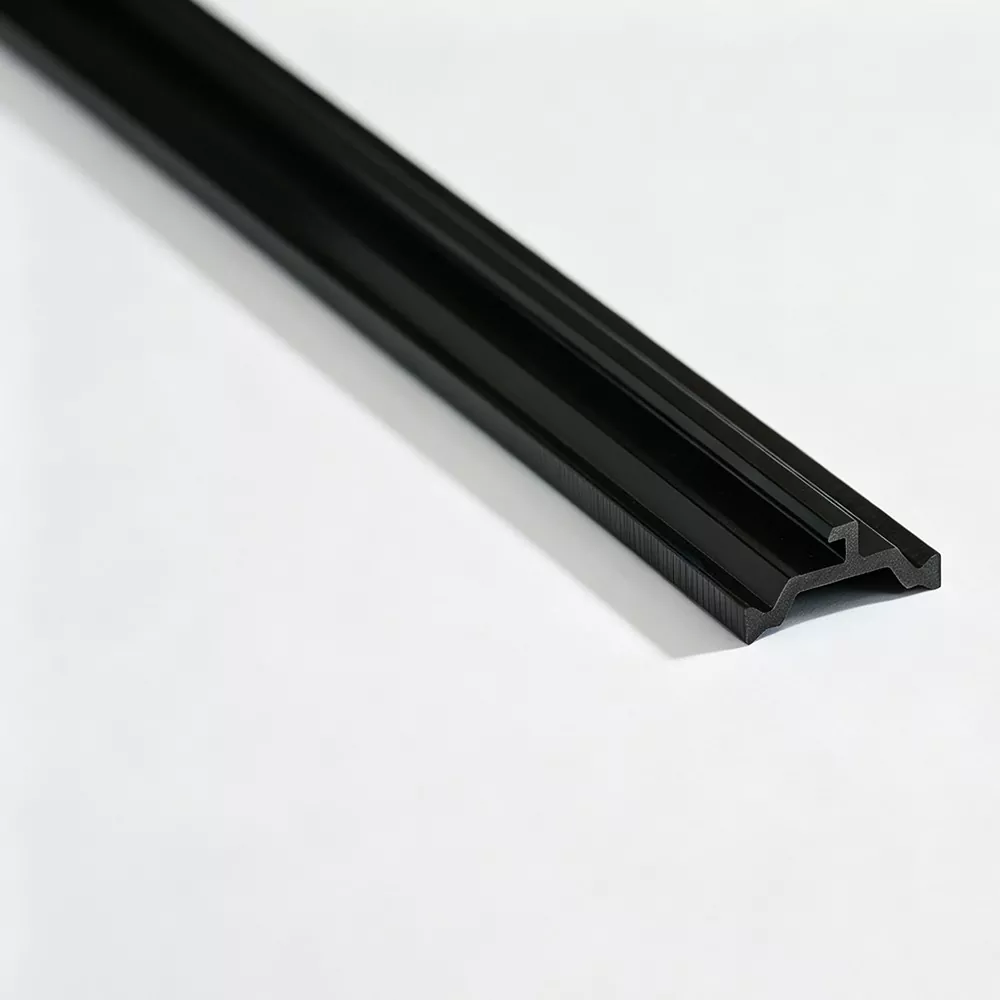

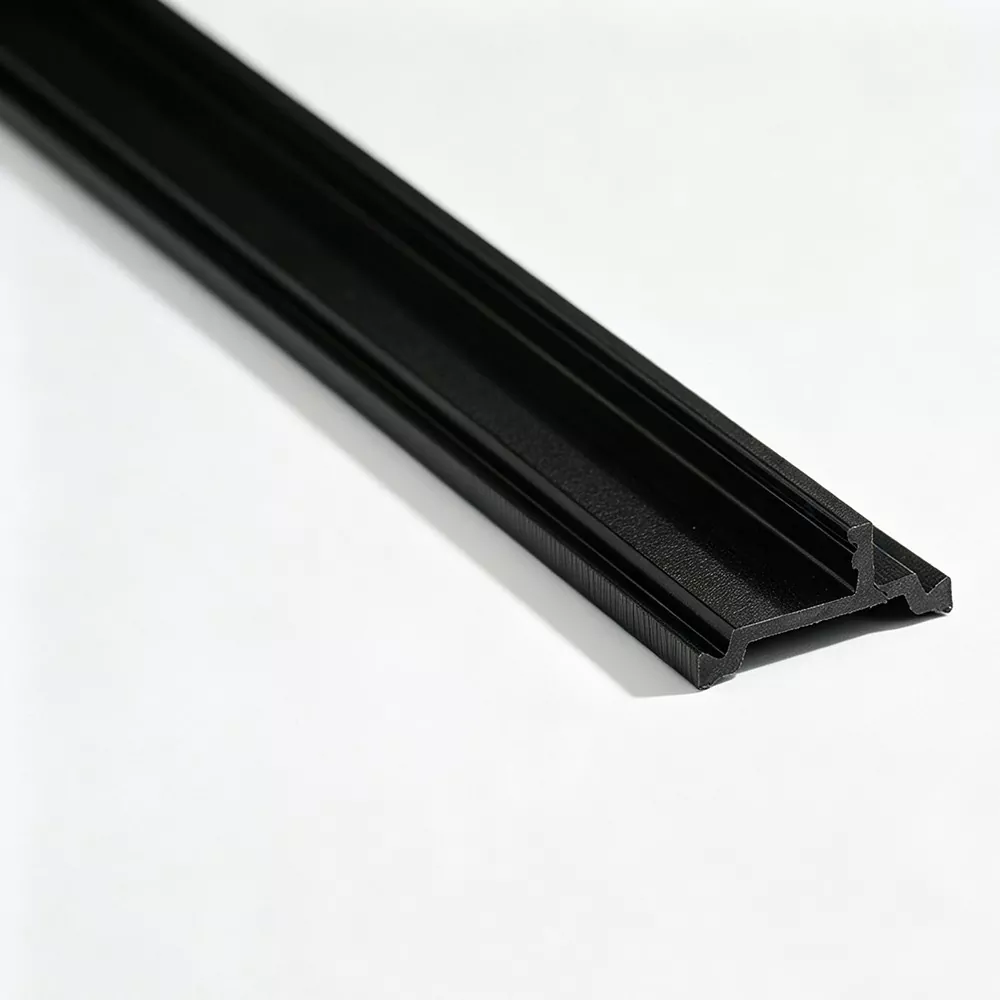

يتم تثبيت شريط العزل الحراري للنوافذ المنزلقة داخل إطار من الألومنيوم المكسور حراريًا أو مقاطع جانبية من الألومنيوم لإنشاء فصل غير معدني بين أقسام الألومنيوم الداخلية والخارجية. تقوم شركة Jinxing، وهي شركة تصنيع ومصنع في الصين، بإنتاج هذه المقاطع بشكل رئيسي من PA66 GF25 وتقوم بتطوير هندسة الشريط وفقًا لبثق الألومنيوم وتكوين الأخدود وهيكل التوصيل.
لا تستخدم النافذة المنزلقة نفس ترتيب الملف الشخصي مثل النافذة المفصلية التقليدية. يشتمل الإطار عادةً على مسارات ويتحرك الوشاح على طول قسم التشغيل المصمم. ولذلك، يجب أن يتناسب شريط العزل الحراري للنوافذ المنزلقة مع ملف الألمنيوم المتوفر دون التدخل في الهندسة الوظيفية للمجموعة المنزلقة.
عند اختيار الشريط، تشمل الأبعاد المهمة ما يلي:
· عرض وعمق أخدود الألمنيوم
· عرض الشريط وسمكه
· هيكل القفل
· الموضع داخل الإطار أو الوشاح
· التخليص حول القسم المنزلق
· طريقة تجميع الملف الشخصي
يجب تأكيد مواصفات الشريط مقابل قذف الألمنيوم الفعلي قبل الإنتاج.
يتكون التشكيل الجانبي من PA66 المعزز بألياف زجاجية بنسبة 25%، مما يوفر الصلابة المطلوبة للحفاظ على شكله المصمم بعد إدخاله في سحب الألومنيوم.
تم تصميم المقطع العرضي ليتوافق مع أخدود الاستقبال، مما يساعد الشريط على البقاء في موضعه بشكل صحيح أثناء التجميع الميكانيكي.
يساعد البثق والمعايرة التي يتم التحكم فيها في الحفاظ على اتساق العرض والسمك وأبعاد القسم الحرجة على طول الملف الشخصي.
يمكن تقييم المادة من حيث الشيخوخة الحرارية، وخصائص الشد في درجات حرارة محددة، ومقاومة الماء، والتمدد الخطي وفقًا للمتطلبات الفنية المعمول بها.
قد تستخدم أنظمة النوافذ المنزلقة ترتيبات مختلفة للكسر الحراري للإطار الخارجي والوشاح المتحرك. وبالتالي يمكن أن تختلف هندسة الشريط المطلوبة بين أقسام الألومنيوم المختلفة داخل نفس نظام النافذة.
على سبيل المثال، قد يتطلب ملف تعريف الإطار عرضًا مختلفًا أو ترتيب قفل مختلفًا عن ملف تعريف الوشاح نظرًا لاختلاف هندسة البثق ومساحات التثبيت المتاحة.
يمكن لـ Jinxing مراجعة مقاطع الألمنيوم ذات الصلة بشكل منفصل لتحديد شريط العزل الحراري المناسب لكل ملف تعريف.
يجب أن يظل شريط العزل ضمن منطقة المظهر الجانبي المخصصة له ويجب ألا يغير العلاقة الأبعاد للمسار المنزلق.
ولهذا السبب فإن الشريط:
الموضع + السُمك + هندسة الحافة + عمق الإدراج
تحتاج إلى التنسيق مع قذف الألومنيوم. تساعد مطابقة الأبعاد الصحيحة على تجنب التداخل مع مكونات ملف التعريف المجاورة أثناء التجميع.
يستخدم Jinxing بشكل أساسي PA66 GF25 لشرائط العزل الحراري للنوافذ المنزلقة.
يزيد تعزيز الألياف الزجاجية من الصلابة والقوة الميكانيكية للمادة الأساسية PA66. بالنسبة للمشاريع ذات المواصفات الفنية المحددة، يمكن تأكيد المتطلبات المادية والميكانيكية ذات الصلة قبل الإنتاج.
بالنسبة لمقاطع النوافذ المنزلقة، يركز الفحص على الأبعاد التي تؤثر على الإدخال والعلاقة بين الشريط وبثق الألومنيوم.
تشمل الفحوصات الرئيسية ما يلي:
· الأبعاد العامة للملف الشخصي
· الأبعاد الحرجة لجذب الأخدود
· هندسة المقاطع العرضية
· حالة السطح
· خصائص الشد
· الصلابة
· أداء الشيخوخة الحرارية
· خصائص التوسع الخطي
يمكن تعديل متطلبات الفحص وفقًا لمواصفات العميل والمعايير المعمول بها.
يمكن لـ Jinxing إنتاج مقاطع عازلة حرارية شائعة مثل I-Type، وC-Type، وT-Type، بالإضافة إلى المقاطع غير القياسية التي تم تطويرها لسحب النوافذ المنزلقة المحددة.
يمكن أن يغطي التخصيص:
|
غرض |
المتطلبات المتاحة |
|
المقطع العرضي |
الهندسة القياسية أو الخاصة |
|
أبعاد |
على أساس قذف الألومنيوم |
|
طول |
ثابتة أو مخصصة |
|
لون |
خاص بالمشروع |
|
وضع العلامات |
الشعار، رقم الدفعة، تاريخ الإنتاج |
|
التعبئة والتغليف |
التعبئة والتغليف حسب الطلب |
عندما يكون مصدر شريط العزل الحراري للنوافذ المنزلقة، فإن بثق الألومنيوم هو المرجع الأكثر أهمية.
تقديم ما يلي حيثما كان ذلك متاحا:
رسم ملف تعريف النافذة ← أبعاد الأخدود ← قسم الشريط المطلوب ← المادة ← اللون ← الطول ← الكمية
إذا كان نظام النوافذ يحتوي على إطارات وإطارات مختلفة، فيجب توفير الرسومات لكل قسم ذي صلة بشكل منفصل.
يتم تثبيته داخل إطار الألمنيوم المنفصل حرارياً أو ملف الوشاح. الموضع الدقيق يعتمد على تصميم البثق.
يمكن تطوير الشريط لأي نوع من أقسام الألومنيوم، ولكن قد تختلف الهندسة المطلوبة بين الإطار والوشاح.
تستخدم Jinxing بشكل أساسي PA66 GF25، مع تقوية الألياف الزجاجية بنسبة 25%.
يجب تصميم الشريط بحيث يظل ضمن منطقة الملف الشخصي المحددة له ويحافظ على الأبعاد المطلوبة حول المسار. لذلك يجب فحص رسم بثق الألومنيوم قبل اختيار الشريط.
نعم. يمكن لـ Jinxing تطوير قسم مخصص وفقًا لرسم بثق الألومنيوم أو العينة الموجودة.
نعم. قد تتطلب أشكال مختلفة من إطارات الألمنيوم والوشاح أبعادًا مختلفة للشريط أو تصميمات مقطعية مختلفة.
